Обзор принтера Sovol SV04: широкоформатный 3D-принтер IDEX
Я видел много хороших отзывов о Sovol, поэтому, когда они связались со мной для обзора 3D-принтера Sovol SV04 IDEX, я с радостью согласился. Sovol SV04 — первый 3D-принтер IDEX из их линейки. Это широкоформатный 3D-принтер с двумя Директ экструдерами и несколькими интересными функциями. Без лишних слов давайте посмотрим, стоит ли Sovol SV04 своей цены.
Когда я работал с принтером, эти экструдеры работали очень хорошо, и я не могу на них пожаловаться. Было бы здорово, если бы хотэнд был цельнометаллическим, а не с PTFE-трубкой, но это обычное дело для принтеров текущего поколения.
Также стоит отметить, что правую печатающую головку можно перемещать по оси Z с помощью прилагаемого микрометрического/барашкового винта. Это необходимо для установки одинакового смещения по Z на обеих печатающих головках. После того, как вы отрегулируете смещение на правом экструдере, вы можете зафиксировать движение по оси Z с помощью четырех маленьких винтов с потайной головкой. Довольно хорошая система, как по мне.
Эта функция отлично работает в сочетании с гайками с защитой от люфта, установленными на каждом винте оси Z. После того, как вы правильно откалибруете платформу, и выполните все опции настройки через меню, вам действительно не нужно повторять калибровку снова даже через некоторое время.
В первом экструдере силиконовые блоки касаются сопла, во время парковки экструдера. Это помогает удерживать расплавленную нить внутри сопла и предотвращает просачивание перед началом печати. В сочетании с некоторой тонкой настройкой профиля слайсера вы можете снизить температуру припаркованного экструдера и повторно нагреть его только тогда, когда пришло время снова печатать.
Второй экструдер - с ёмкостью для прочистки располагается под соплом, во время парковки экструдера. Нить может сочиться из сопла в ёмкость, прямо перед сменой филамента также можно запрограммировать небольшую продувку. Очищенная нить снова заполнит сопло, а остатки прошлого филамента будут стерты об силиконовый блок.
Я решил использовать силиконовые блоки, чтобы избежать излишнего вытекания пластика, и каждый раз использовал ёмкость во время многоцветной печати. Это помогает очистить сопло и обеспечить плавную экструзию во время печати.
Честно говоря, я ожидал, что они будут довольно плохими из-за их расположения, но после некоторого времени тестирования в печати я обнаружил, что они работают очень хорошо. Филамент не царапается, и при печати проблемы с подачей нити не возникало.
Адгезия отличная с любым материалом, которыми я печатал. Убедитесь, что вы правильно подобрали высоту первого слоя, потому что, если вы напечатаете слишком низкий слой, адгезия будет действительно сильной, и вы можете повредить поверхность.
Магнит, используемый для этой платформы, сильный, и я не думаю, что с ним возникнут проблемы во время печати.
Наличие гаек с защитой от воблинга также очень помогает поддерживать устойчивость портала во время печати, устраняя любой небольшой люфт, который может возникнуть. Результаты можно увидеть на чистоте слоев напечатанных моделей.

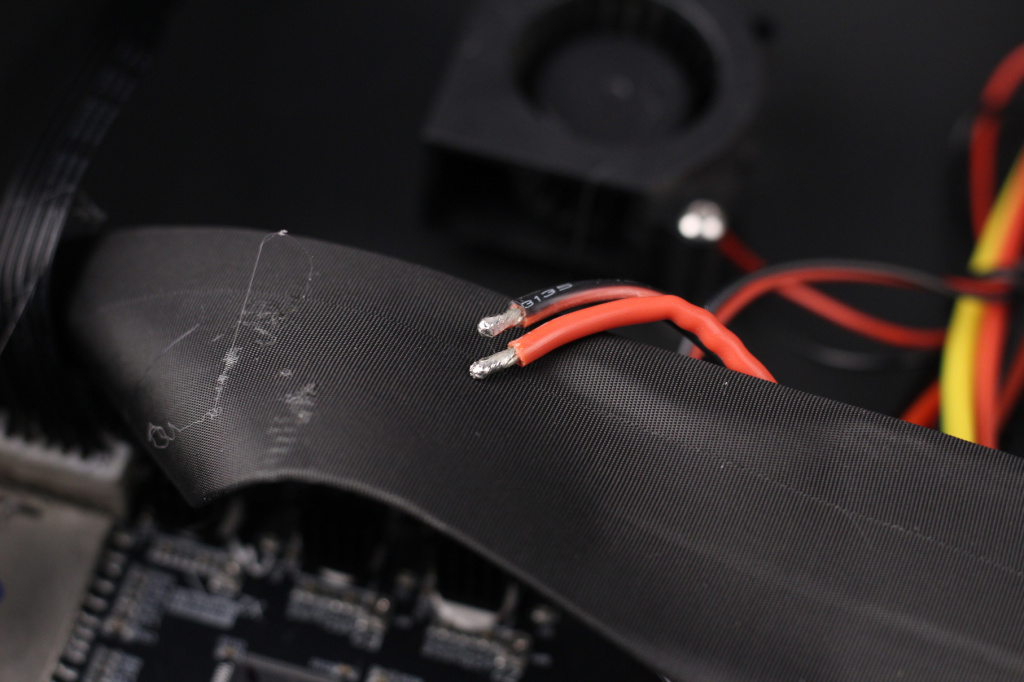

К сожалению, Sovol также перенял тенденцию использования луженых проводов от Creality и установил их так, как вы видите на картинке. Со временем это может стать пожароопасным, поэтому я рекомендую обрезать залуженные концы проводов и установить наконечники.
Я знаю, что в разработке находится Sovol SV04 PRO (но он еще не доступен) с блоком питания MeanWell. Мне не особо нравится иметь несколько версий одного и того же принтера с небольшими отличиями, но с маркировкой Pro, но что мы можем с этим поделать?
Все эти измерения были сделаны с помощью розетки Blitzwolf, с энергомониторингом, которая показывает потребляемую мощность, и ее также можно использовать для удаленного включения и выключения принтера.
Я связался с Sovol по этому вопросу, и они поработали над исправлением проблем с прошивкой. С тех пор я трижды обновлял прошивку. Окончательная версия прошивки исправила все мои проблемы, и я смог удачно напечатать все модели, которые хотел.
Честно говоря, я был очень разочарован результатами во время периода тестирования, но после последней перепрошивки со всеми исправлениями мои проблемы исчезли, и SV04 начал работать как совершенно новый принтер.
Материал: Голубой и бирюзовый PLA
Высота слоя: 0,2 мм
Температура сопла: 210°C
Температура платформы: 60°C
Скорость печати: ~50 мм/с
Материал: Малиновый и золотой PLA
Высота слоя: 0,2 мм
Температура сопла: 210°C
Температура платформы: 60°C
Скорость печати: ~50 мм/с
Материал: Малиновый и золотой PLA
Высота слоя: 0,2 мм
Температура сопла: 210°C
Температура платформы: 60°C
Скорость печати: ~50 мм/с
Материал: блестящий синий и золотой PLA, а также PolyMaker PolyLite PLA для деревянной ручки
Высота слоя: 0,15 мм
Температура сопла: 215°C
Температура платформы: 60°C
Скорость печати: ~40 мм/с
Материал: серый-металлик и вишнёво-красный BioFusion
Высота слоя: 0,15 мм
Температура сопла: 215°C
Температура платформы: 60°C
Скорость печати: 50 мм/с

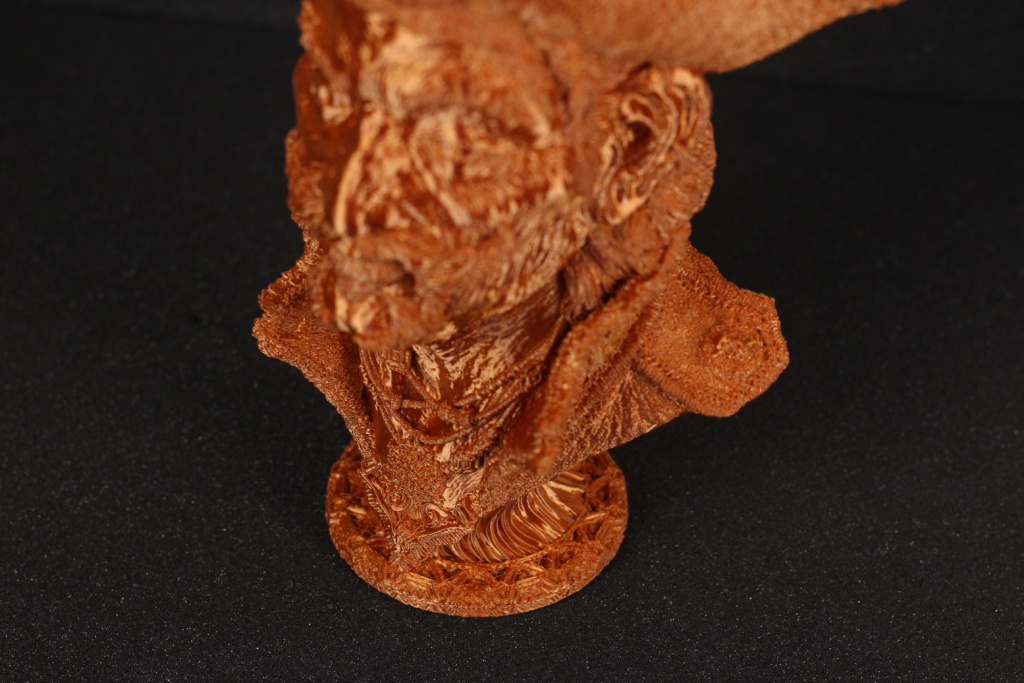

Материал: BioFusion стимпанк медь
Высота слоя: 0,15 мм
Температура сопла: 215°C
Температура платформы: 60°C
Скорость печати: 50 мм/с
Материал: золотистый фиолетовый и золотистый PLA
Высота слоя: 0,15 мм
Температура сопла: 210°C
Температура платформы: 60°C
Скорость печати: ~50 мм/с
Sovol SV04 — это хороший 3D-принтер IDEX с хорошими характеристиками и аппаратной конфигурацией, который может печатать очень круто, если вы обновите прошивку до последней версии. Как только вы правильно откалибруете смещения и сделаете несколько небольших настроек профиля, SV04 сможет печатать очень качественные модели.
Я также думаю, что его цена вполне справедлива, учитывая, что вы получаете за эти деньги. Мне бы хотелось увидеть фирменный блок питания и, возможно, более мощные шаговые двигатели, но что есть, то есть.
Это не бюджетная модель, но все же это один из самых дешевых 3D-принтеров IDEX, который работает довольно хорошо по сравнению с другими аналогами, представленными на рынке. Я бы порекомендовал приобрести SV04 вместо Tenlog TL-D3 как минимум из-за лучших директ экструдеров.

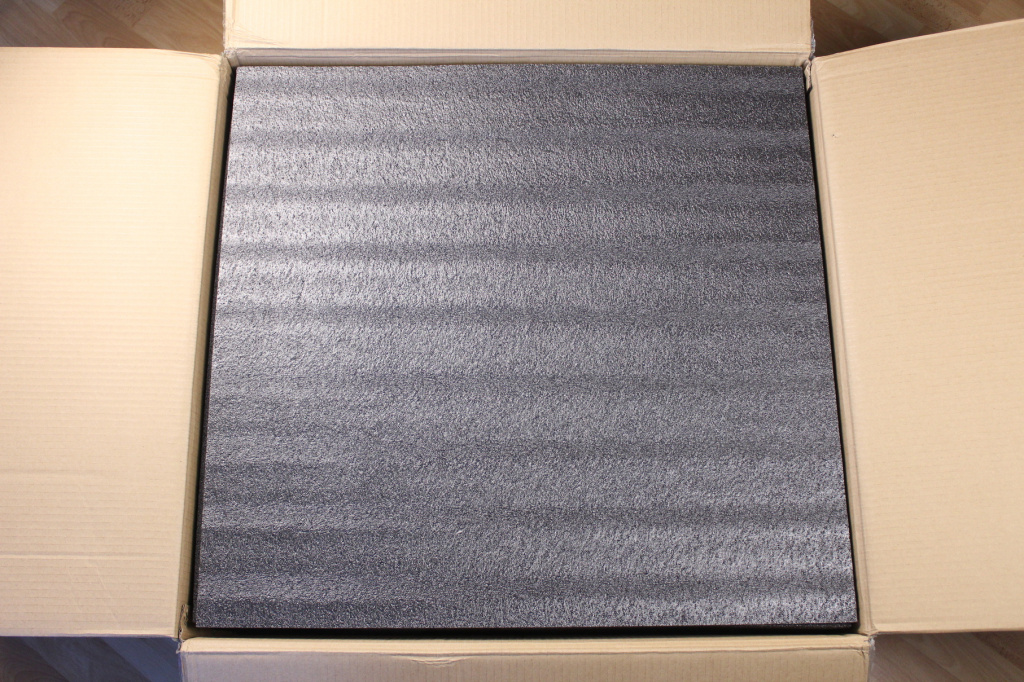

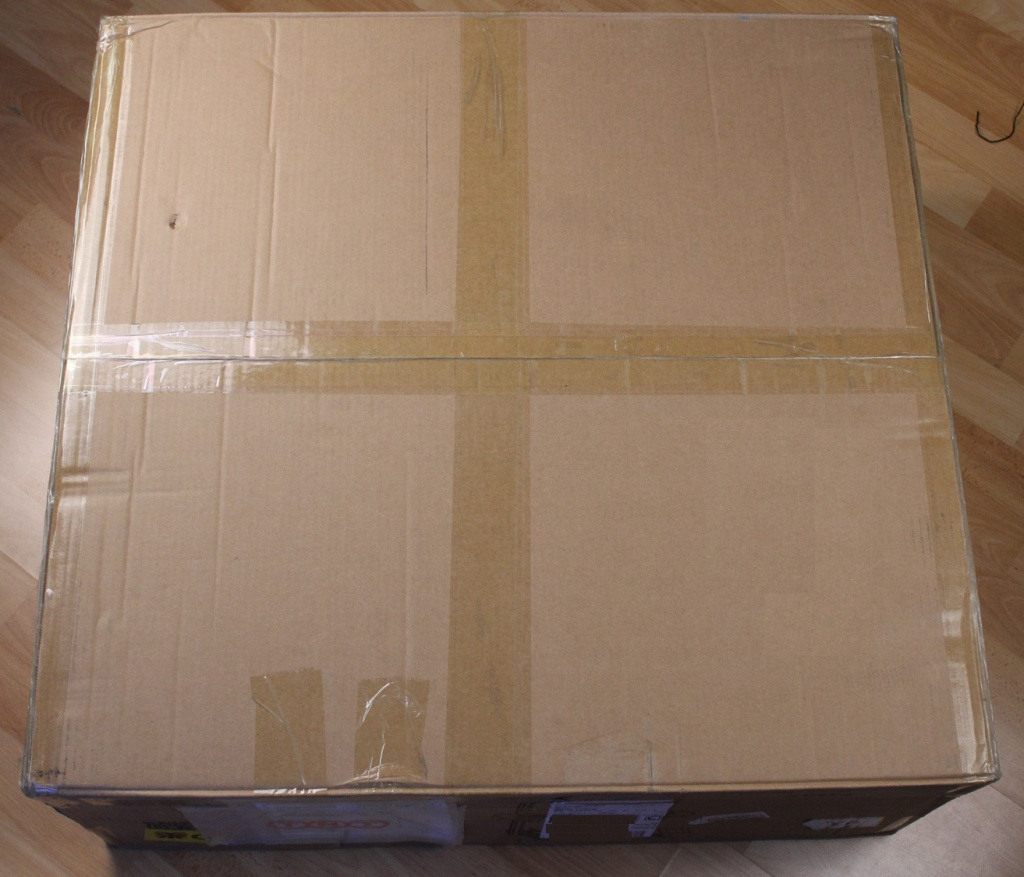

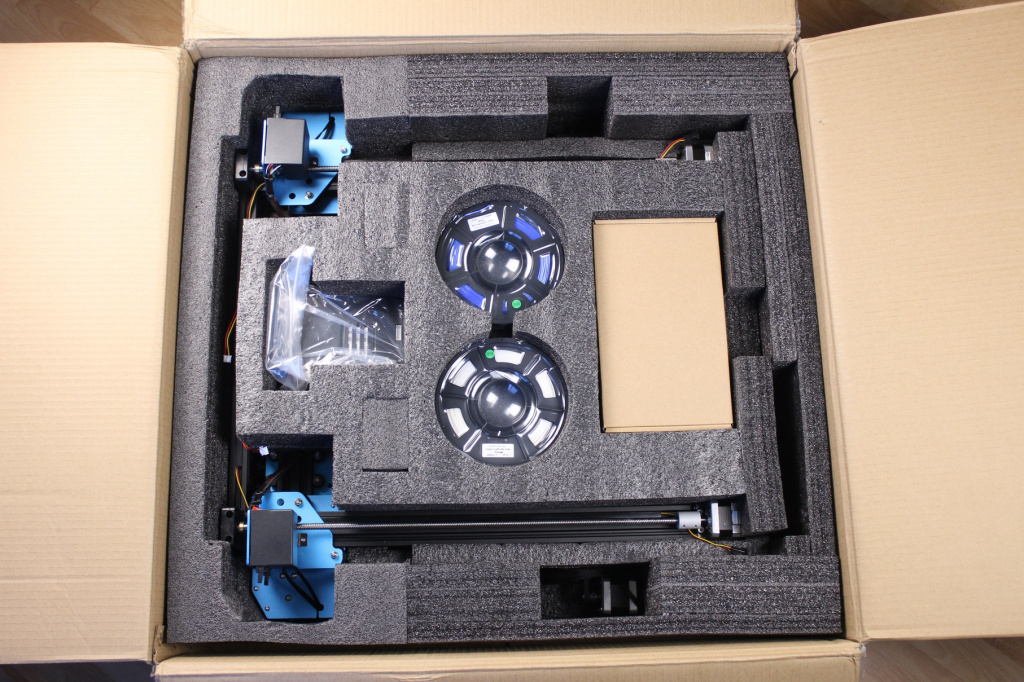

Доставка и упаковка Sovol SV04

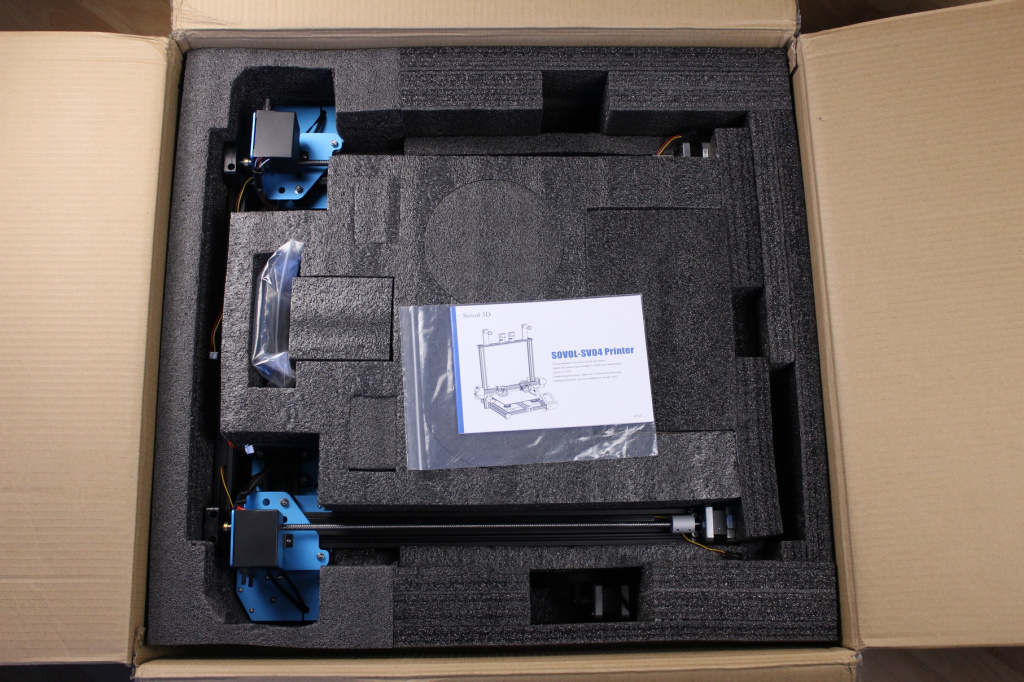

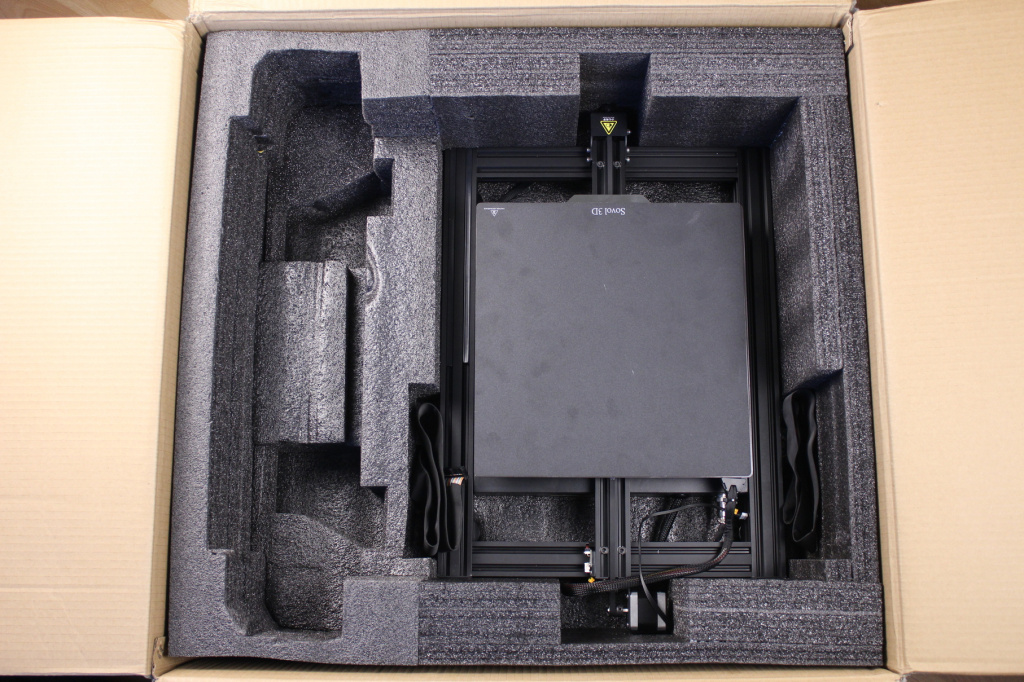

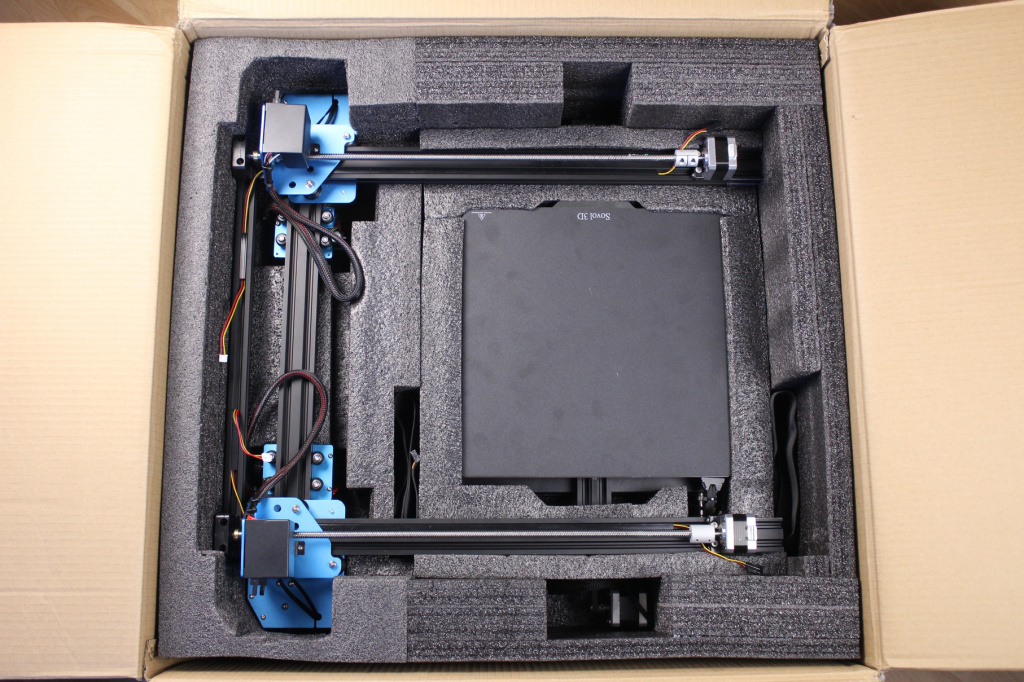

Sovol SV04 поставляется в огромной картонной коробке с пенопластовой упаковкой для защиты во время транспортировки. Компоненты принтера хорошо защищены, и я не думаю, что могут возникнуть какие-либо проблемы с доставкой принтера.Дизайн Sovol SV04

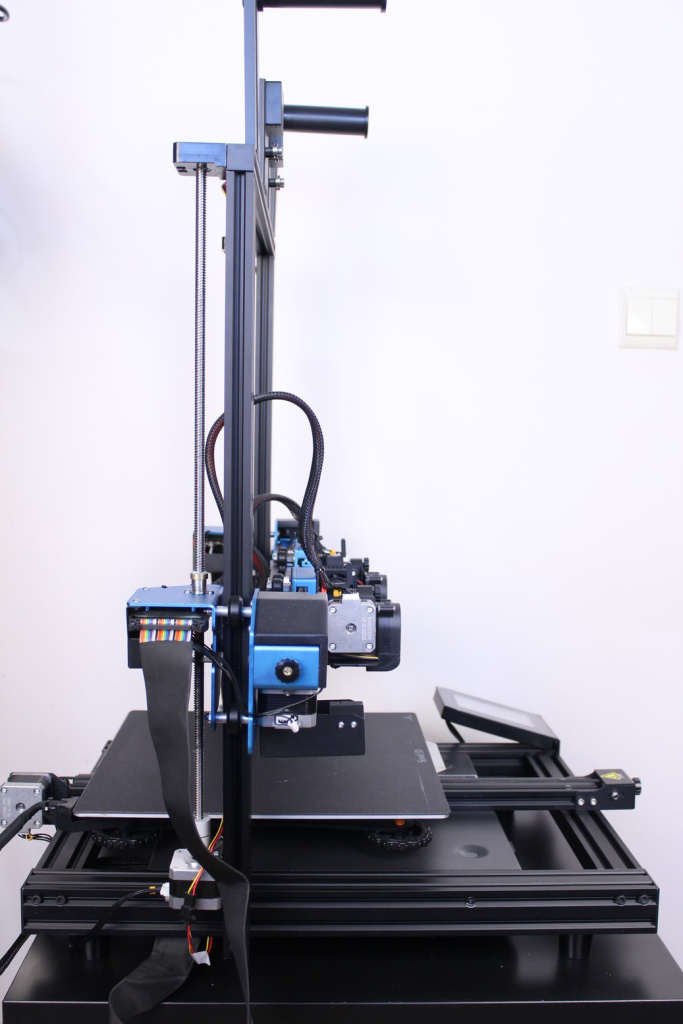

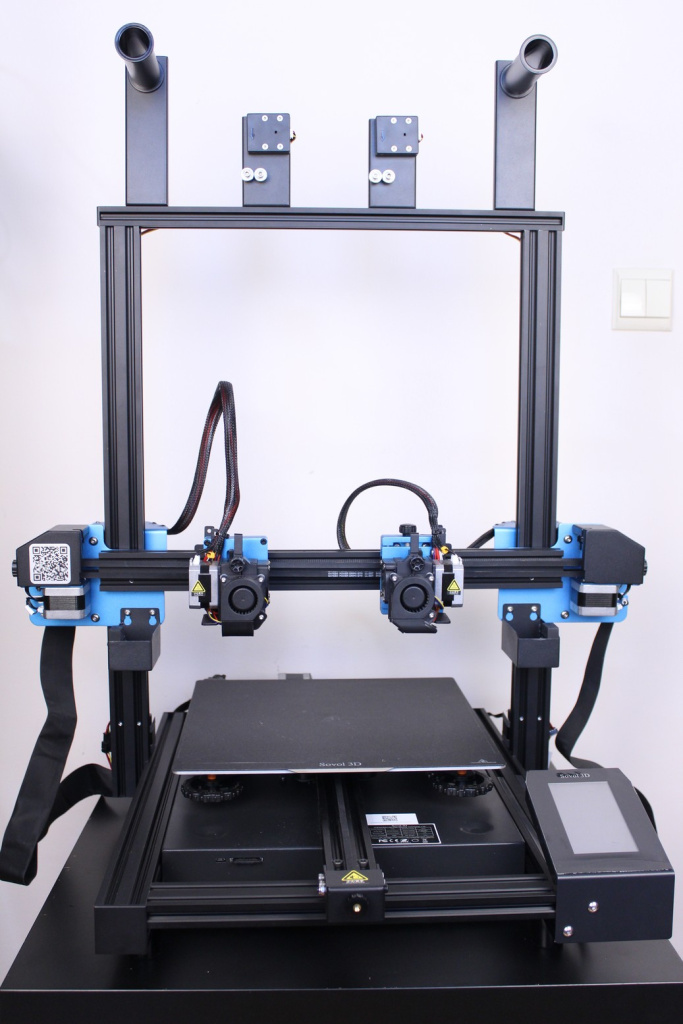

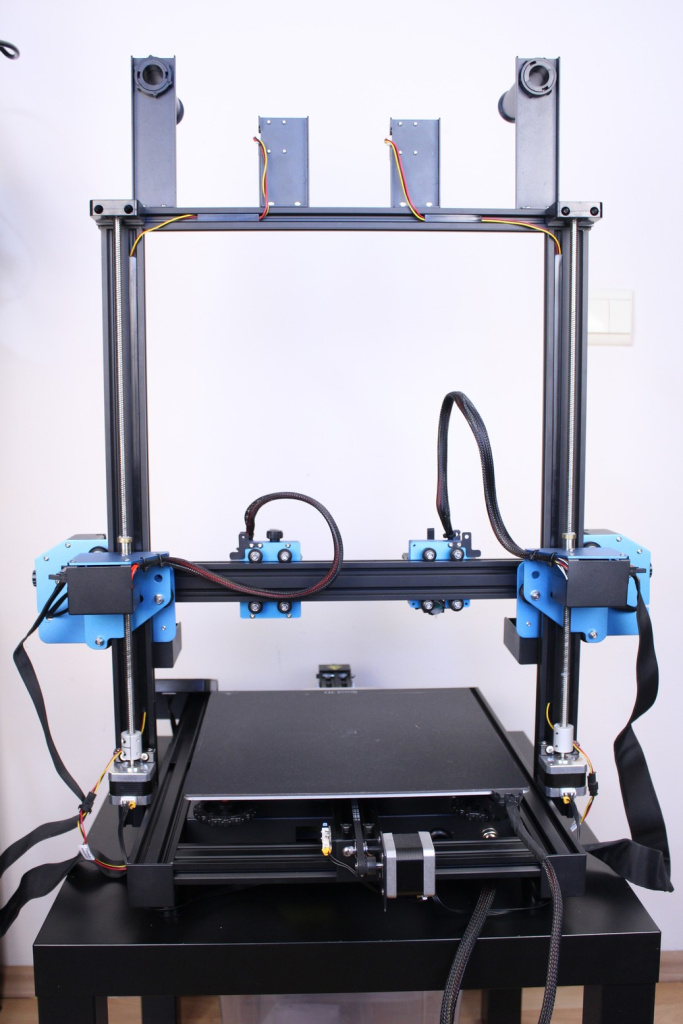

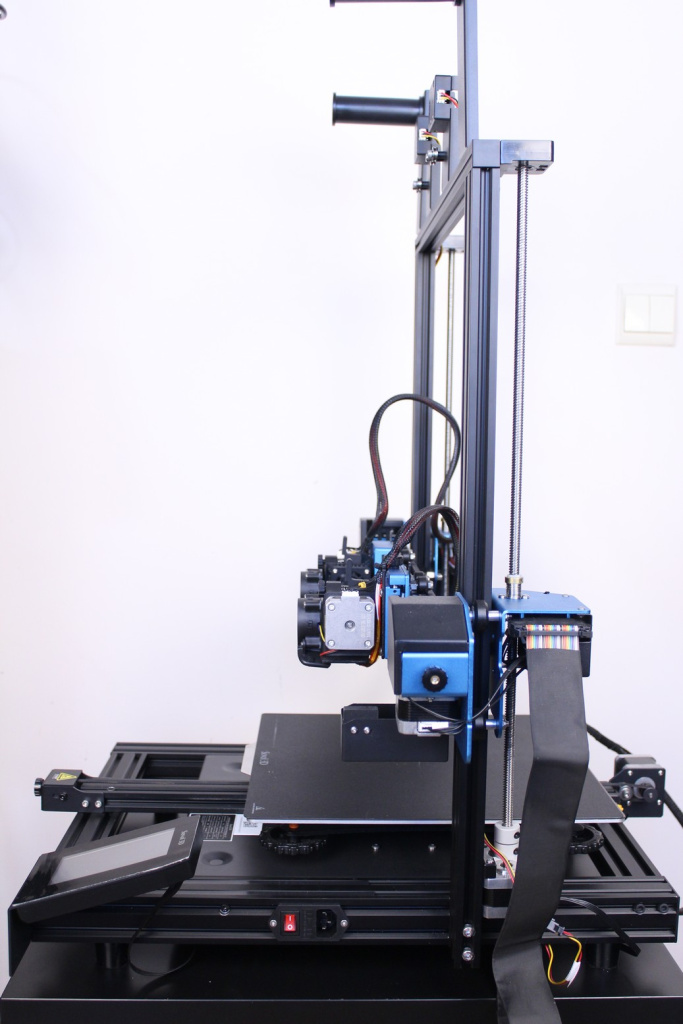

Не могу сказать, что мне нравится дизайн Sovol SV04, но он функционален. Первое, что вы увидите, - сколько места занимает принтер. Если вы планируете приобрести SV04, не торопитесь и убедитесь, что у вас достаточно свободного места, где бы можно было его поставить.Технические характеристики Sovol SV04
| Технология экструзии | Два независимых металлических Директ экструдера (IDEX) |
| Область печати | 300 х 300 х 400 мм |
| Габариты принтера | 653 х 625 х 803 мм (включая держатель филамента) |
| Габариты упаковки | 735 х 700 х 290 мм |
| Вес нетто | 15 кг |
| Высота слоя | 0.1 мм |
| Точность печати | X/Y 0.012 мм / Z 0.001 мм |
| Совместимые материалы | PLA, TPU, TPE, HIPS, ABS, PETG, WOOD, PC, PA, PVA, ASA. |
| Скорость печати | 20 - 120 мм/с (рекоменд. 60 мм/с) |
| Стандартный диаметр сопел | 0.4 мм |
| Максимальная температура экструдеров | 260°C |
| Формат файлов |
.STL, .OBJ, DAE, AMF |
| Рабочая температура окружающей среды |
8°C - 40°C |
| Порты подключения | SD Card / USB |
|
7 шаговых двигателей |
Шаговый двигатель 42-40 х 1 |

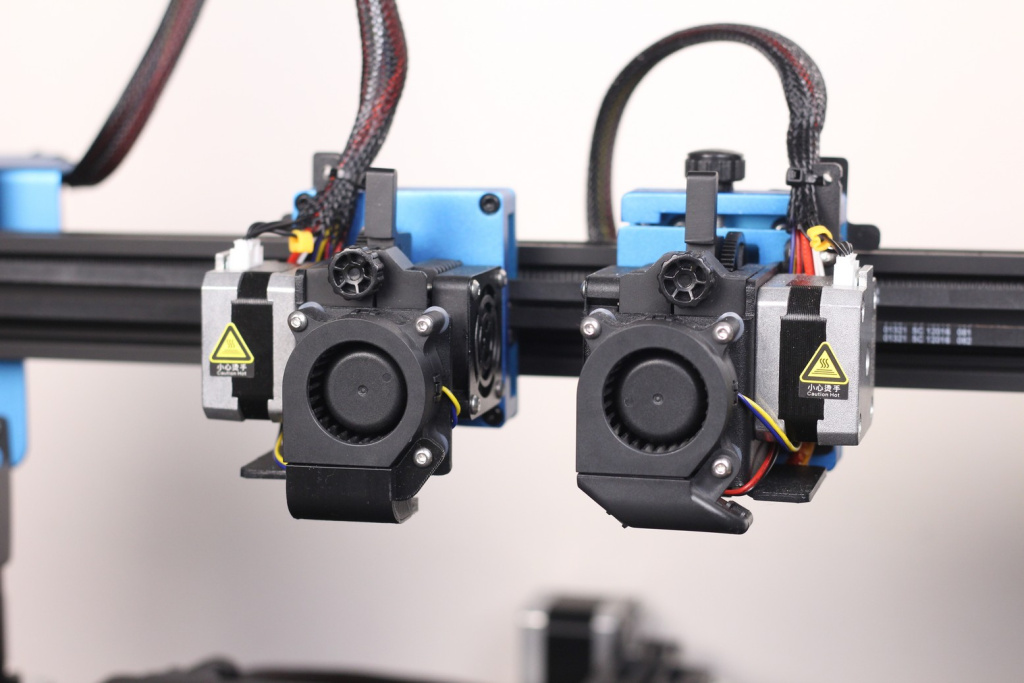

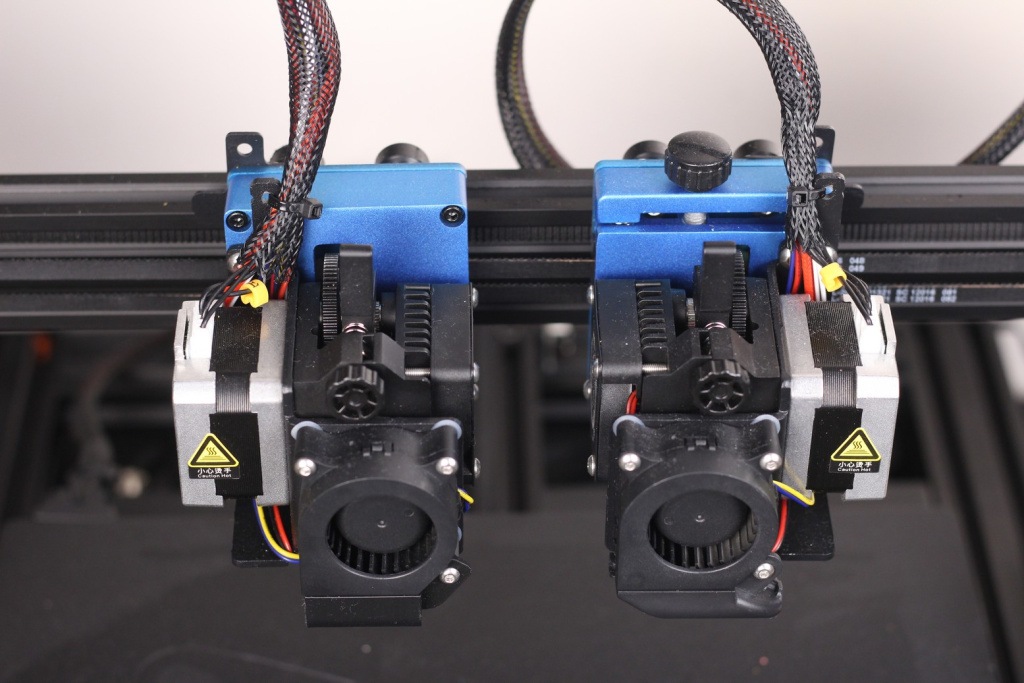

Два Директ экструдера
Sovol SV04 поставляется с парой экструдеров с прямым приводом, которые чем-то похожи на экструдер, поставляемый с Artillery Sidewinder X2. Но при ближайшем рассмотрении вы можете увидеть, что они немного компактнее и оснащены алюминиевыми направляющими колесами, что здорово. Принтеры Artillery, оснащенные пластиковыми направляющими, имеют проблемы с растрескиванием, поэтому приятно видеть, что Sovol побеспокоились о лучшей альтернативе.Когда я работал с принтером, эти экструдеры работали очень хорошо, и я не могу на них пожаловаться. Было бы здорово, если бы хотэнд был цельнометаллическим, а не с PTFE-трубкой, но это обычное дело для принтеров текущего поколения.
Также стоит отметить, что правую печатающую головку можно перемещать по оси Z с помощью прилагаемого микрометрического/барашкового винта. Это необходимо для установки одинакового смещения по Z на обеих печатающих головках. После того, как вы отрегулируете смещение на правом экструдере, вы можете зафиксировать движение по оси Z с помощью четырех маленьких винтов с потайной головкой. Довольно хорошая система, как по мне.
Клон датчика BL-Touch для автокалибровки платформы печати и портала

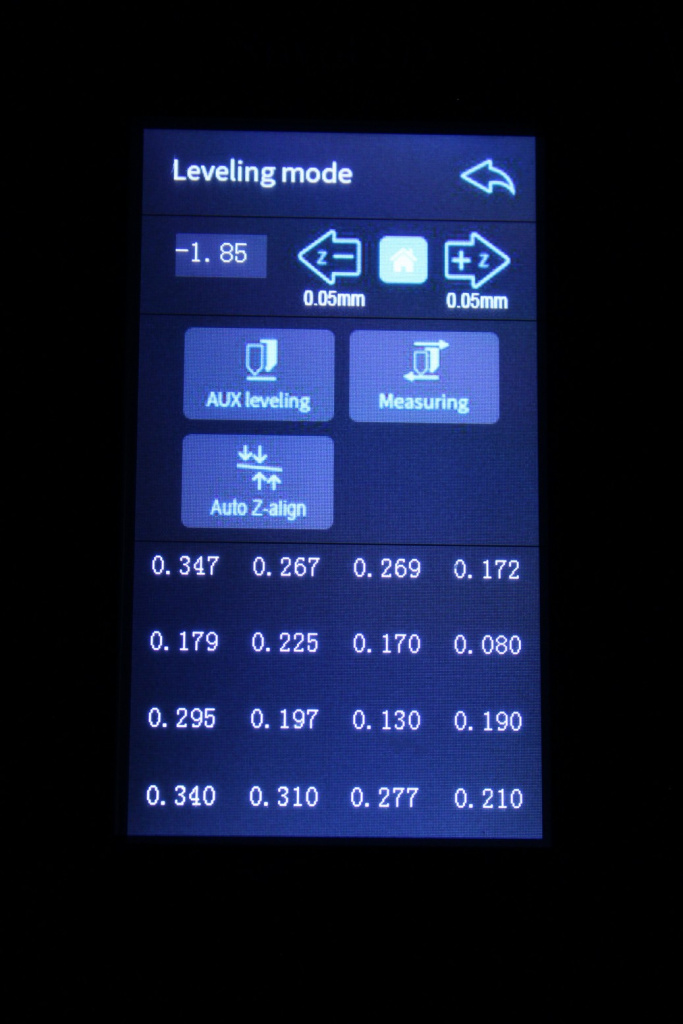

SOVOL SV04 оснащен клоном датчика BL-Touch, который используется для автокалибровки платформы печати. В первой прошивке, которую я получил, была только эта функция, но в более позднем обновлении были добавлены возможности G34, что означает, что ось X может автоматически перемещаться по платформе с использованием датчика.Эта функция отлично работает в сочетании с гайками с защитой от люфта, установленными на каждом винте оси Z. После того, как вы правильно откалибруете платформу, и выполните все опции настройки через меню, вам действительно не нужно повторять калибровку снова даже через некоторое время.

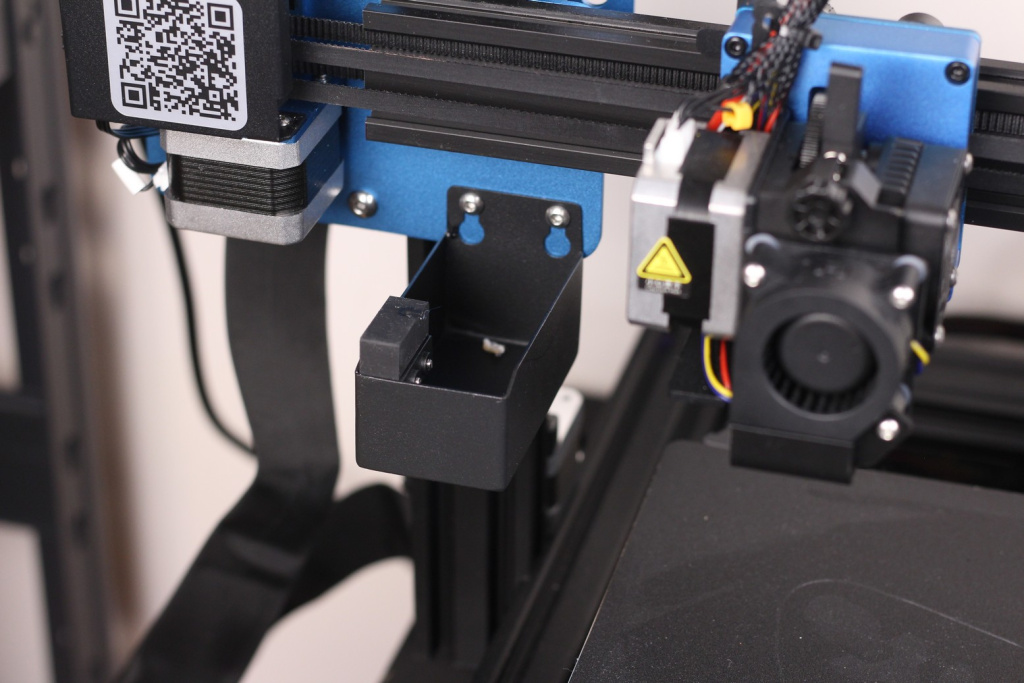

Ёмкости для очищения экструдеров
Слева и справа от принтера у нас установлены ёмкости с силиконовыми блоками для очищения сопел. Вы можете использовать их с обоими экструдерами. В первом экструдере силиконовые блоки касаются сопла, во время парковки экструдера. Это помогает удерживать расплавленную нить внутри сопла и предотвращает просачивание перед началом печати. В сочетании с некоторой тонкой настройкой профиля слайсера вы можете снизить температуру припаркованного экструдера и повторно нагреть его только тогда, когда пришло время снова печатать.
Второй экструдер - с ёмкостью для прочистки располагается под соплом, во время парковки экструдера. Нить может сочиться из сопла в ёмкость, прямо перед сменой филамента также можно запрограммировать небольшую продувку. Очищенная нить снова заполнит сопло, а остатки прошлого филамента будут стерты об силиконовый блок.
Я решил использовать силиконовые блоки, чтобы избежать излишнего вытекания пластика, и каждый раз использовал ёмкость во время многоцветной печати. Это помогает очистить сопло и обеспечить плавную экструзию во время печати.
Двойные датчики разрыва филамента

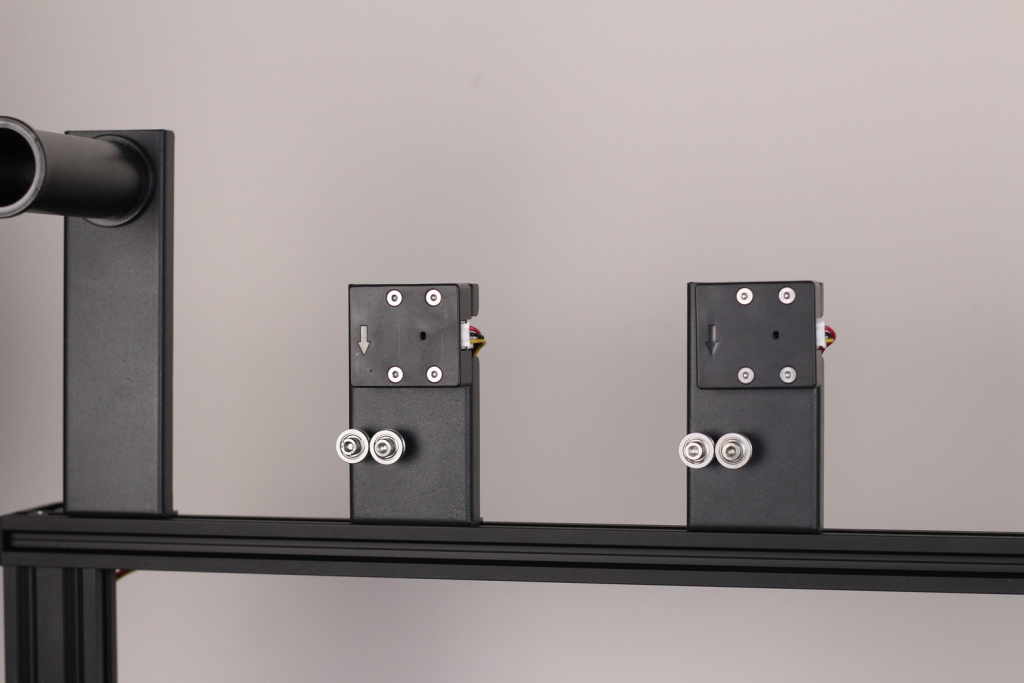

Sovol SV04 также поставляется с двумя датчиками разрыва филамента, прикрепленными в верхней части принтера, рядом с держателями катушек. Честно говоря, я ожидал, что они будут довольно плохими из-за их расположения, но после некоторого времени тестирования в печати я обнаружил, что они работают очень хорошо. Филамент не царапается, и при печати проблемы с подачей нити не возникало.

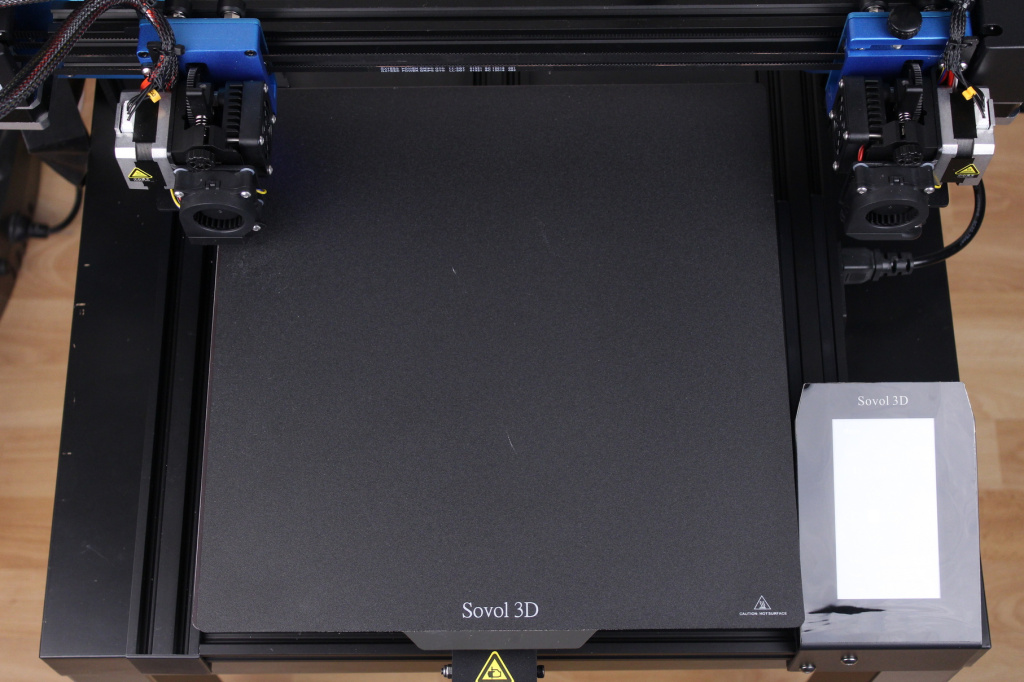

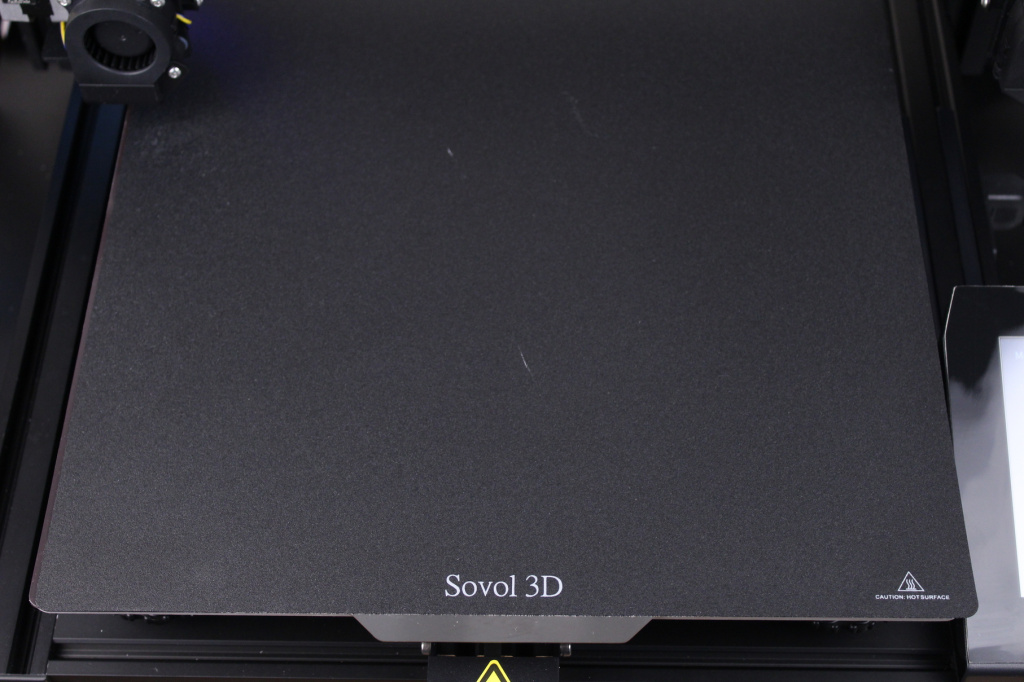

Сменная магнитная платформа печати
Приятно видеть, что Sovol SV04 поставляется со съемной магнитной подложкой для платформы печати. Он не покрыт PEI, но использует поверхность для печати, аналогичную подложке BuildTak.Адгезия отличная с любым материалом, которыми я печатал. Убедитесь, что вы правильно подобрали высоту первого слоя, потому что, если вы напечатаете слишком низкий слой, адгезия будет действительно сильной, и вы можете повредить поверхность.
Магнит, используемый для этой платформы, сильный, и я не думаю, что с ним возникнут проблемы во время печати.

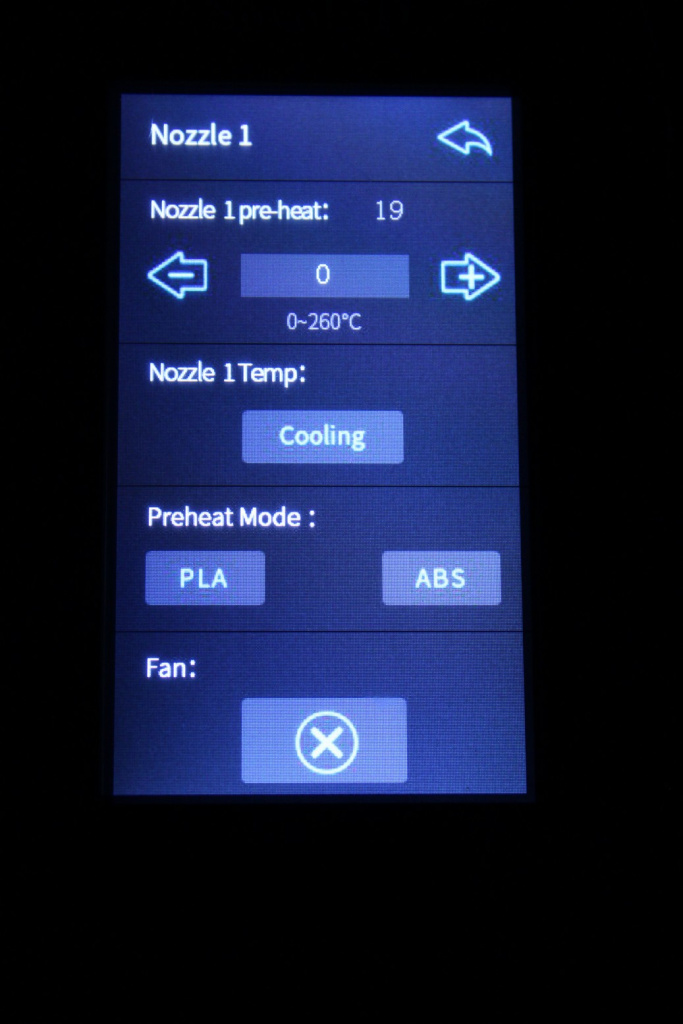

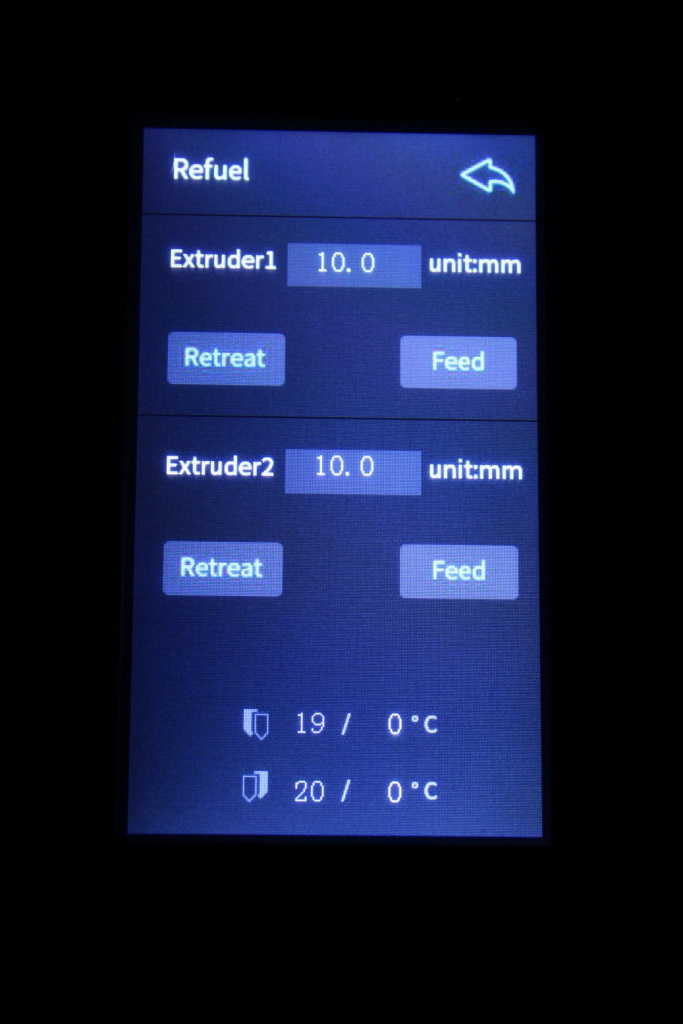

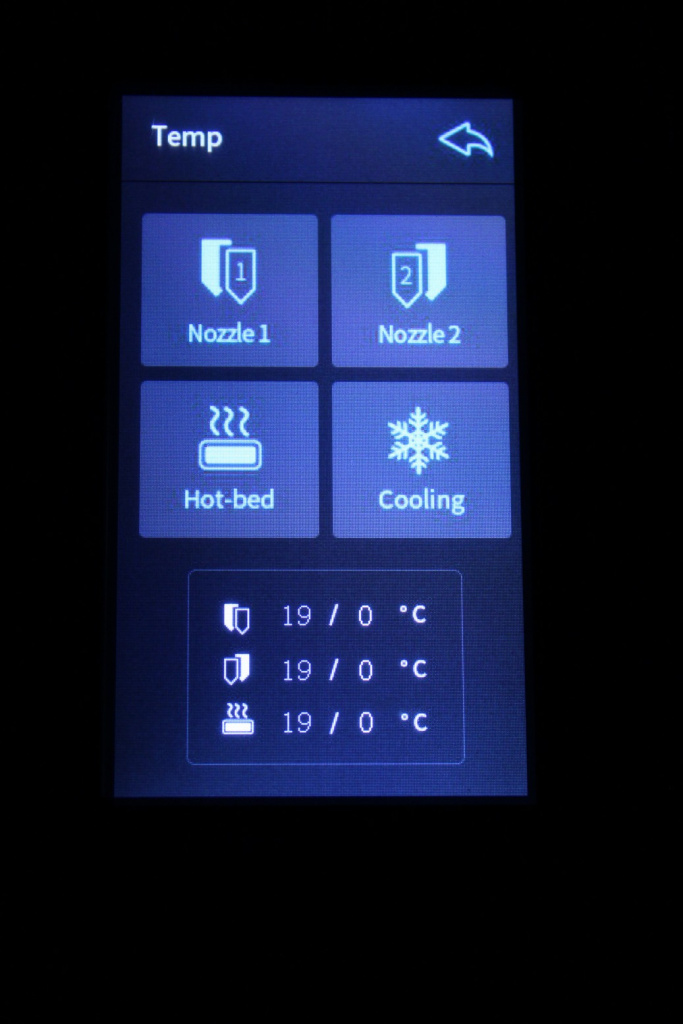

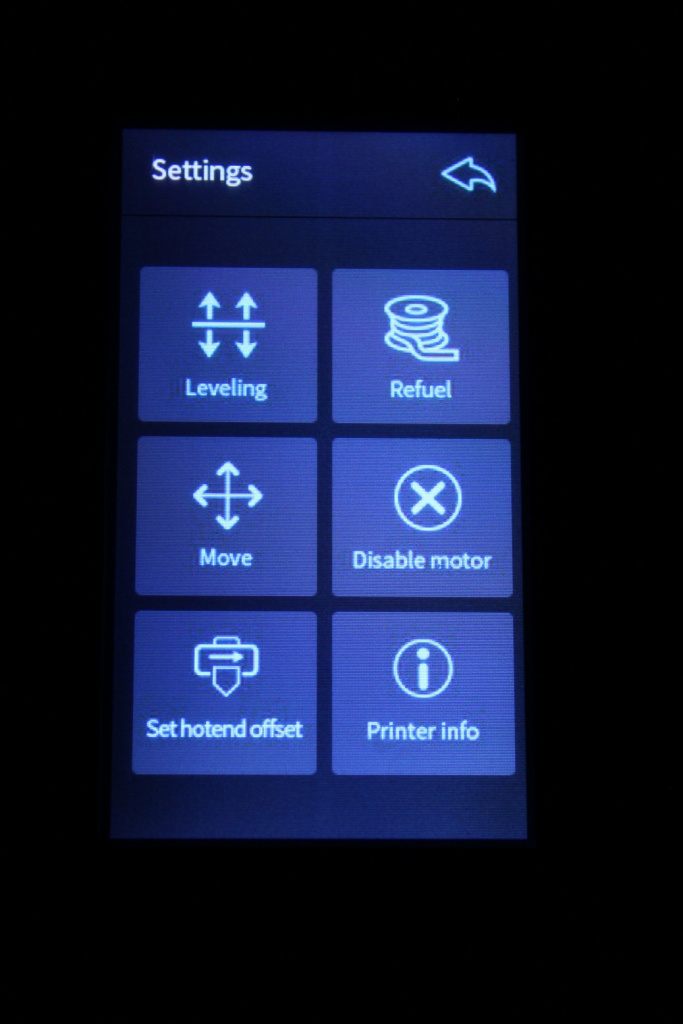

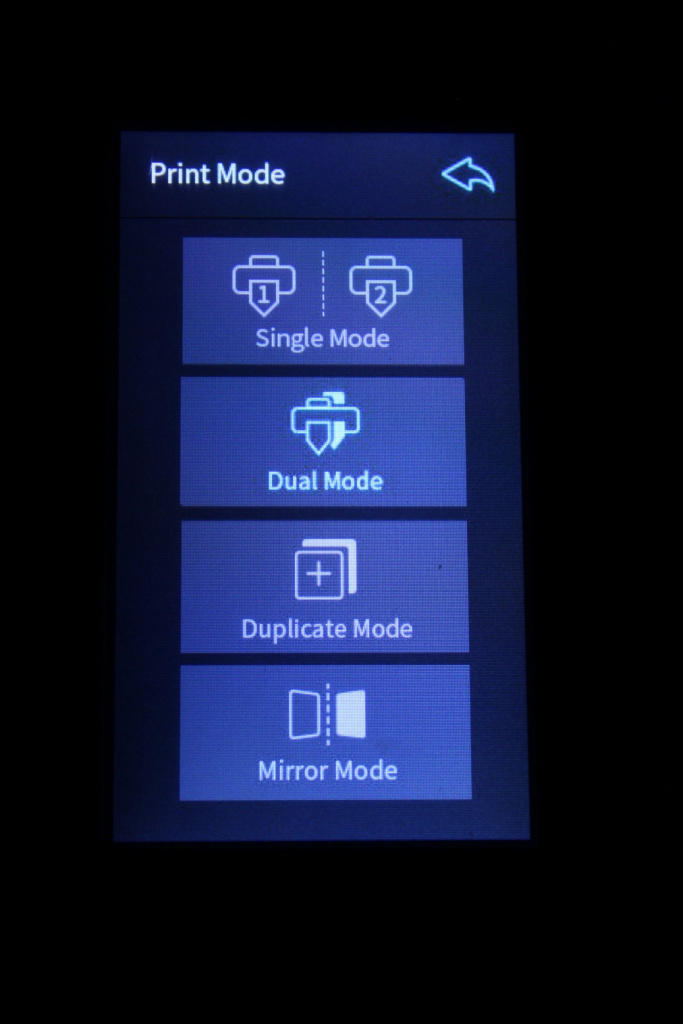

4,3-дюймовый сенсорный экран

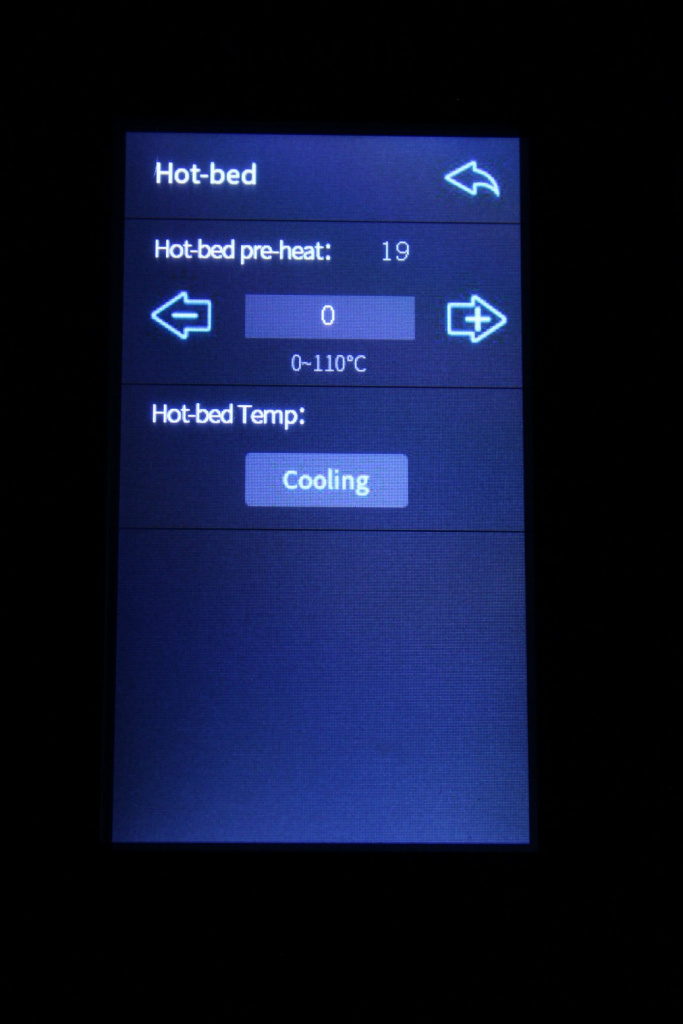

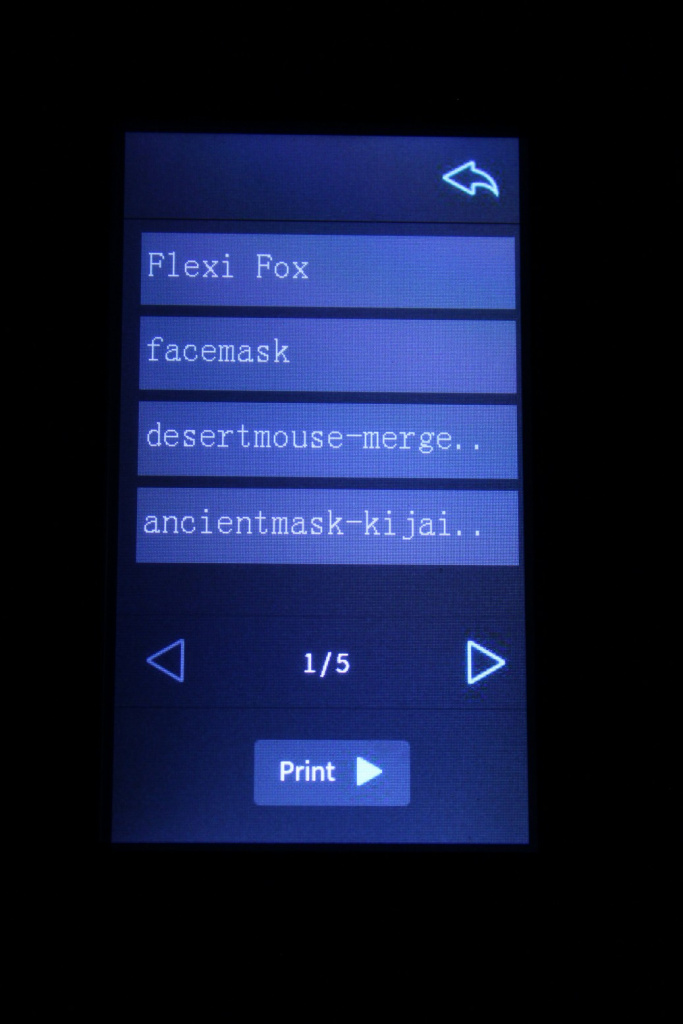

К сожалению, сенсорный экран, используемый Sovol, не так хорош. Хотя он похож на сенсорный экран, используемый Creality с их CR-6, у него сенсорный слой расположен немного над экраном. При прикосновении к различным кнопкам на экране возникает ощущение, что защитная пленка не снята.Шлейфовые кабели и антивоблинговые гайки

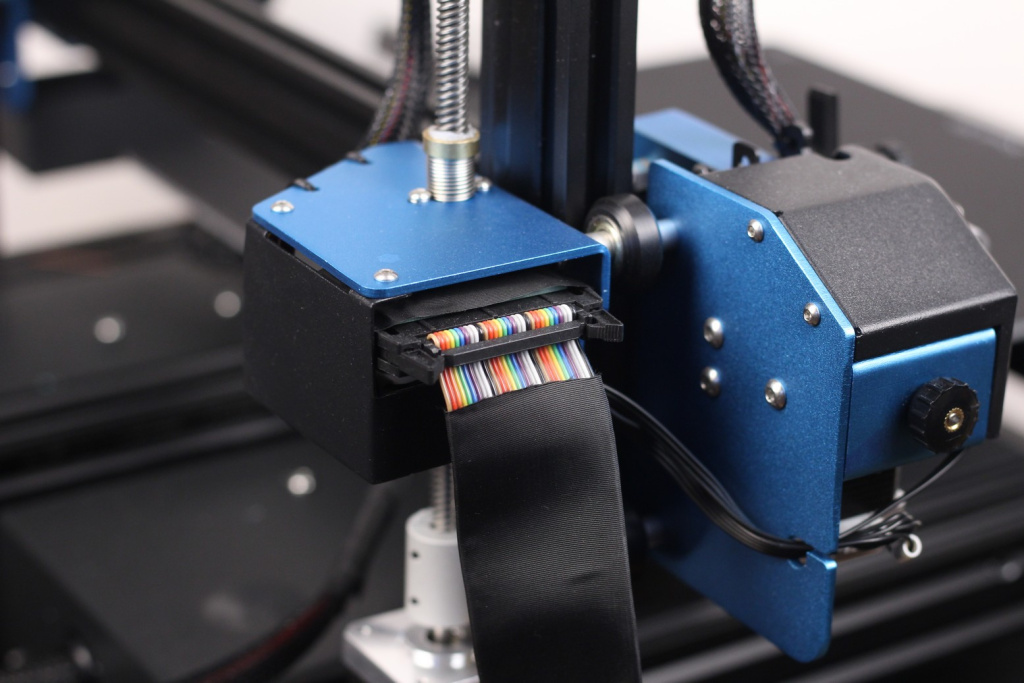

SOVOL SV04 имеет два шлейфовых кабеля, которые соединяют печатающие головки с платой. Они немного громоздкие, но я думаю, что они также являются лучшей альтернативой обычным проводам, которые идут в других принтерах. Наличие гаек с защитой от воблинга также очень помогает поддерживать устойчивость портала во время печати, устраняя любой небольшой люфт, который может возникнуть. Результаты можно увидеть на чистоте слоев напечатанных моделей.

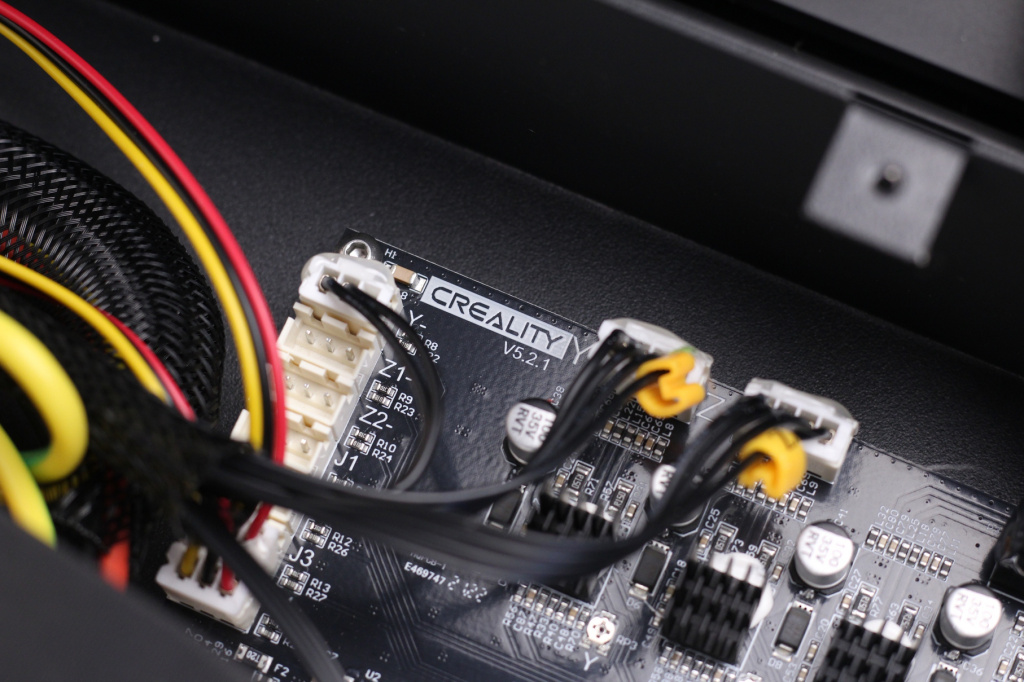

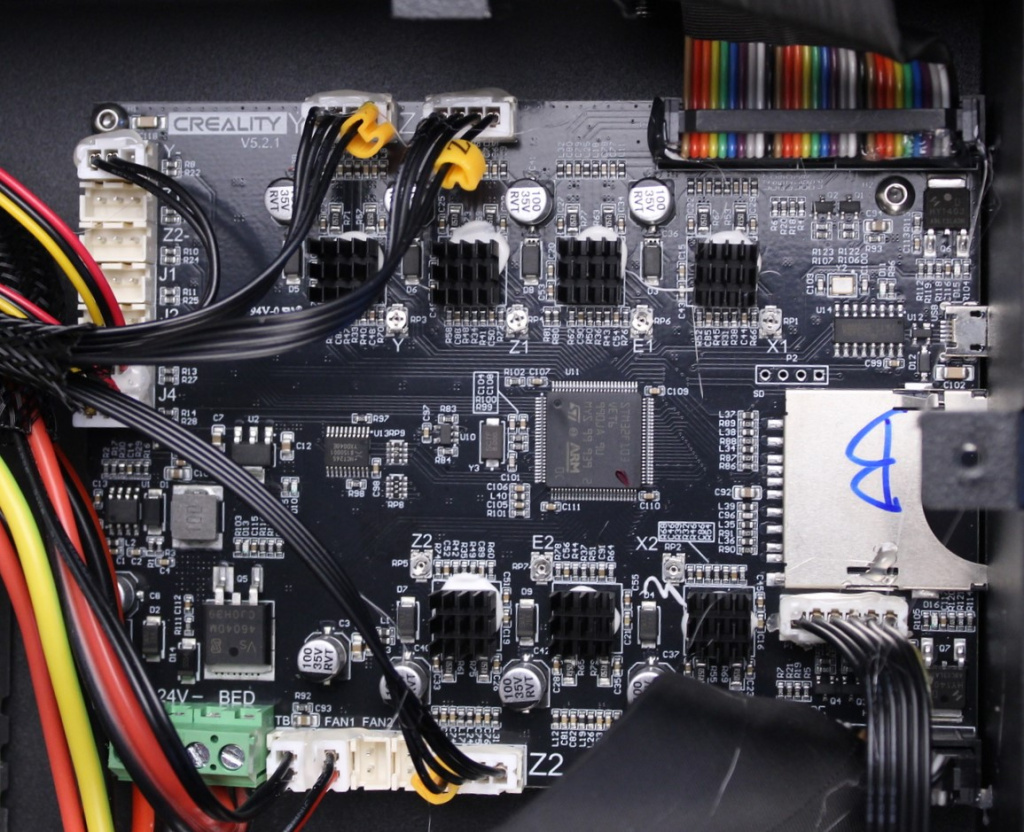

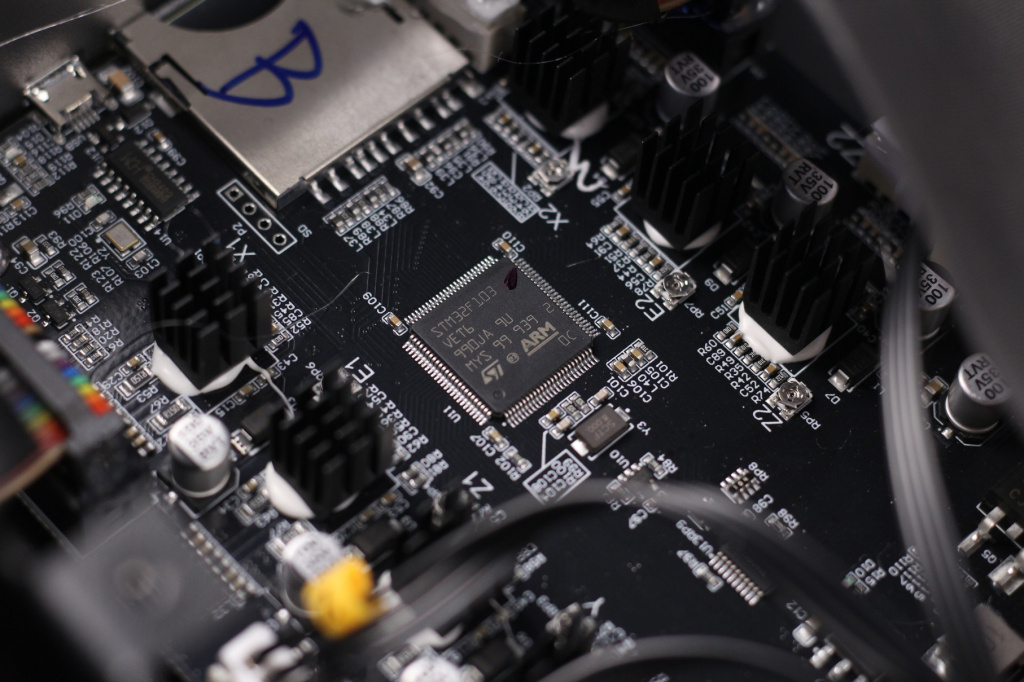

32-битная плата Creality V5.2.1 с драйверами TMC2209
Как вы, возможно, знаете, Sovol использует платы Creality на своих принтерах. На этот раз Sovol SV04 поставляется с платой Creality V5.2.1 и 7 драйверами шаговых двигателей на процессоре ARM STM32F103. Я раньше не видел, чтобы эта плата использовалась в принтерах Creality.К сожалению, Sovol также перенял тенденцию использования луженых проводов от Creality и установил их так, как вы видите на картинке. Со временем это может стать пожароопасным, поэтому я рекомендую обрезать залуженные концы проводов и установить наконечники.

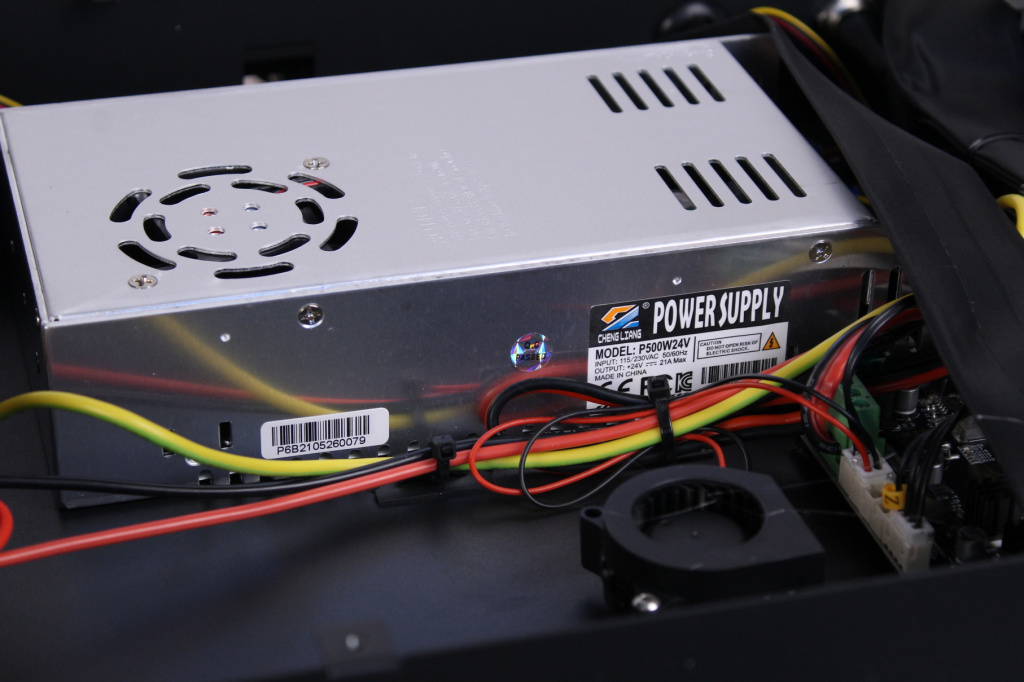

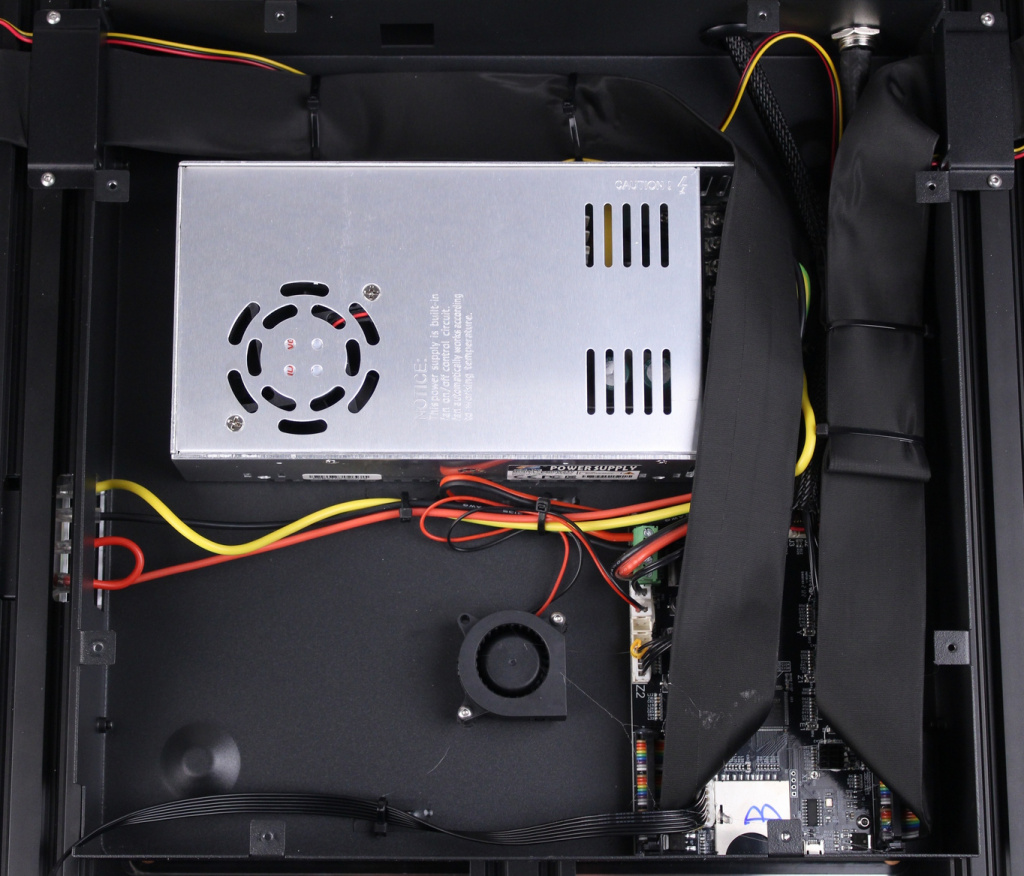

Блок питания 500Вт 24В
Для питания этой огромной платформы и двух хот-эндов у нас есть блок питания мощностью 500 Вт производства Cheng Liang. Это не мой любимый производитель, когда речь идет о блоках питания, но я не сталкивался с какими-либо проблемами во время печати. Единственное, что раздражает, это довольно громкий вентилятор.Я знаю, что в разработке находится Sovol SV04 PRO (но он еще не доступен) с блоком питания MeanWell. Мне не особо нравится иметь несколько версий одного и того же принтера с небольшими отличиями, но с маркировкой Pro, но что мы можем с этим поделать?
Время нагрева и потребляемая мощность
Хотэнд
- 200°C за 1 минуту 20 секунд
- 250°C за 1 минуту 50 секунд
Платформа печати
- 60°C за 3 минуты и 25 секунд
- 100°C за 10 минут 30 секунд

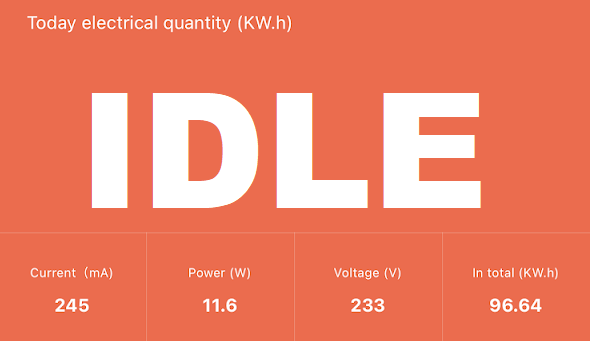

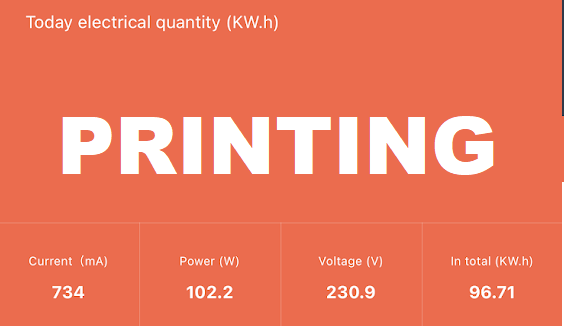

Потребляемая мощность

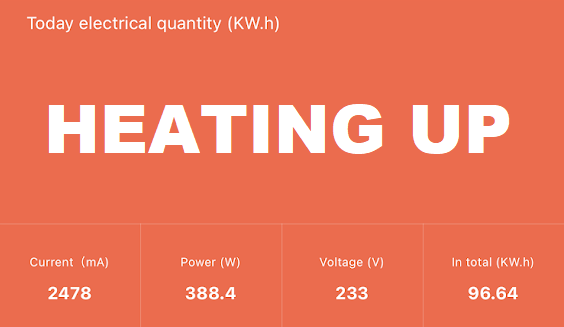

Потребляемая мощность в режиме ожидания составляет около 12 Вт. Когда хот-энды и платформа нагреваются, Sovol SV04 потребляет около 390 Вт. После начала печати потребляемая мощность стабилизируется примерно до 120 Вт.Все эти измерения были сделаны с помощью розетки Blitzwolf, с энергомониторингом, которая показывает потребляемую мощность, и ее также можно использовать для удаленного включения и выключения принтера.
Равномерность прогрева платформы печати
Я проверил однородность равномерность прогрева платформы Creality Ender 5 S1 с помощью камеры FLIR, установленной на моем смартфоне. Платформа была настроена на 60°C, и я подождал 2 минуты, пока температура не стабилизируется.Уровень шума Sovol SV04
Хотя печать SOVOL SV04 великолепна, на мой взгляд, принтер слишком шумный. Вентилятор охлаждения блока питания является одним из самых шумных частей, так же радиальные вентиляторы производят много шума во время печати.Впечатления от печати на Sovol SV04

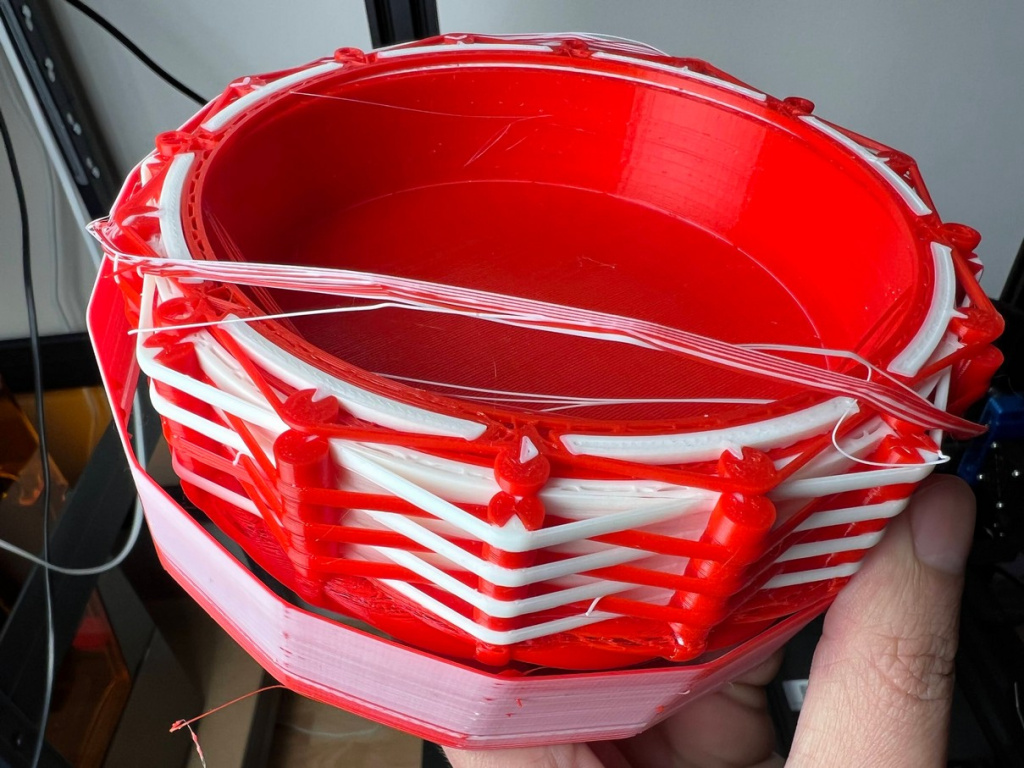

Я работал над этим обзором более 4 месяцев, в основном из-за проблем, с которыми я столкнулся за это время. Я смог напечатать одноцветные модели, что не заняло много времени и не вызвало никаких проблем. К сожалению, при запуске многоцветной печати я столкнулся со случайным сдвигом слоев. Ниже вы можете увидеть некоторые из моих неудачных попыток.Я связался с Sovol по этому вопросу, и они поработали над исправлением проблем с прошивкой. С тех пор я трижды обновлял прошивку. Окончательная версия прошивки исправила все мои проблемы, и я смог удачно напечатать все модели, которые хотел.
Честно говоря, я был очень разочарован результатами во время периода тестирования, но после последней перепрошивки со всеми исправлениями мои проблемы исчезли, и SV04 начал работать как совершенно новый принтер.
Профили слайсера Prusa для Sovol SV04
За время работы с принтером я настроил профиль Prusa Slicer для Sovol SV04. Этот профиль настроен для стандартной версии принтера и вы можете сделать тоже самое.Тестовая печать на Sovol SV04

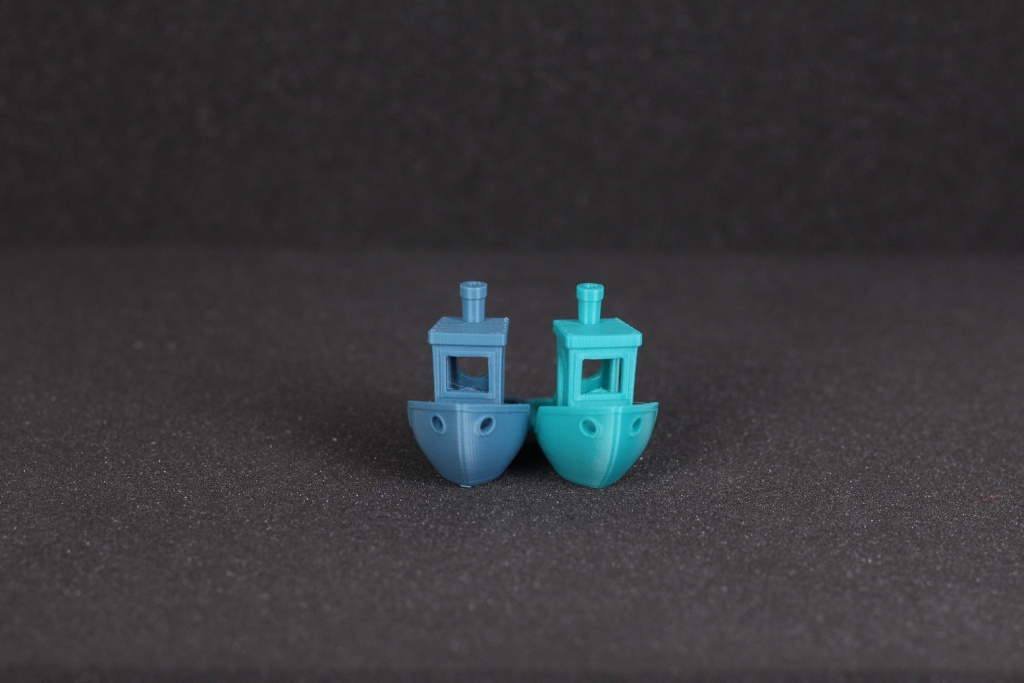

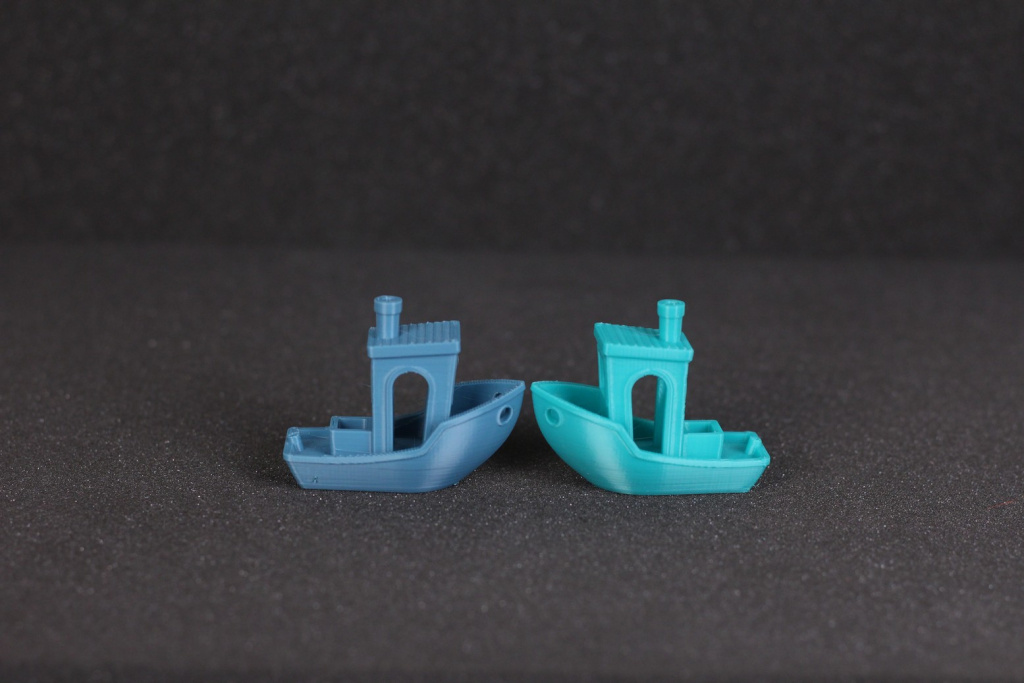

Кораблики 3D Benchy

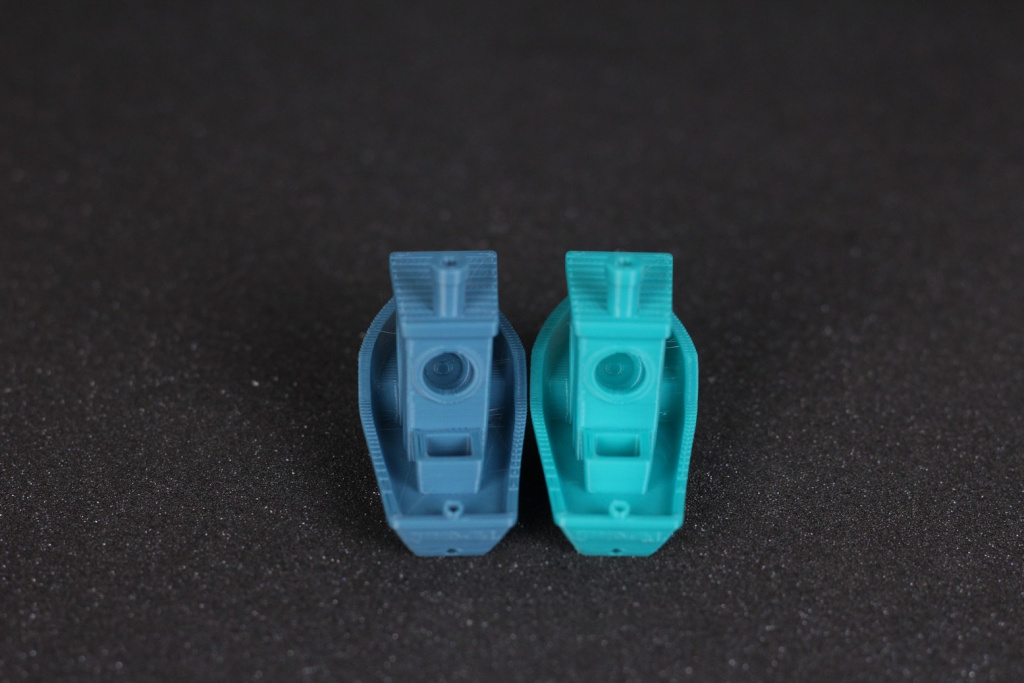

Моей первой моделью на Sovol SV04, после перепрошивки, была пара корабликов 3D Benchy, чтобы проверить функциональность копирования. Модели отлично печатались с первой попытки, и я был очень впечатлен производительностью с совершенно новым профилем в Prusa Slicer.Материал: Голубой и бирюзовый PLA
Высота слоя: 0,2 мм
Температура сопла: 210°C
Температура платформы: 60°C
Скорость печати: ~50 мм/с
Калибровочные модели

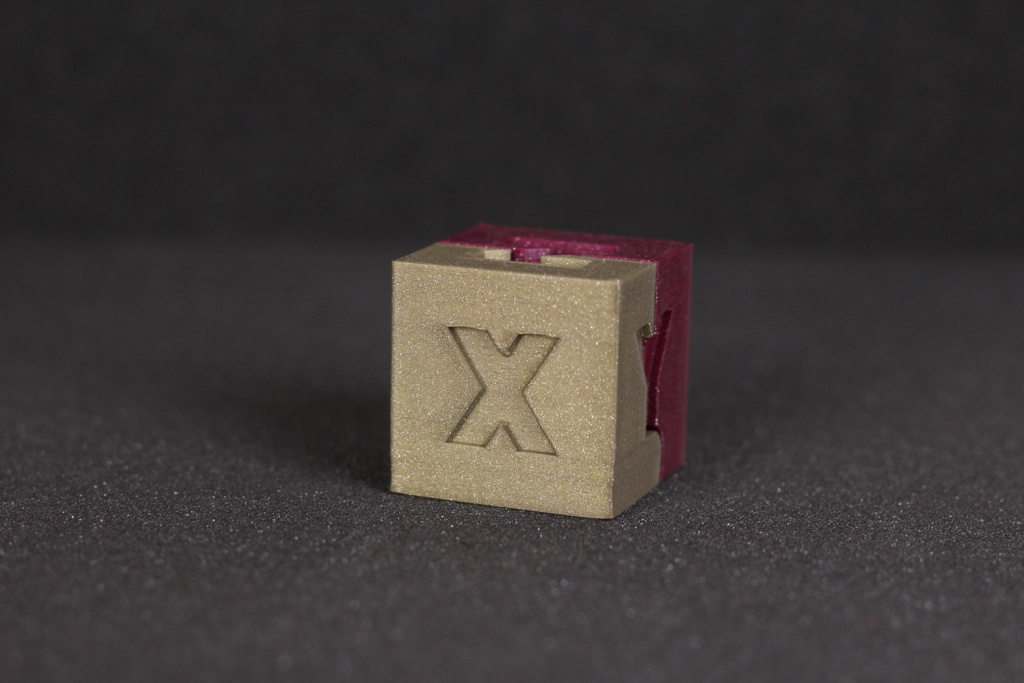

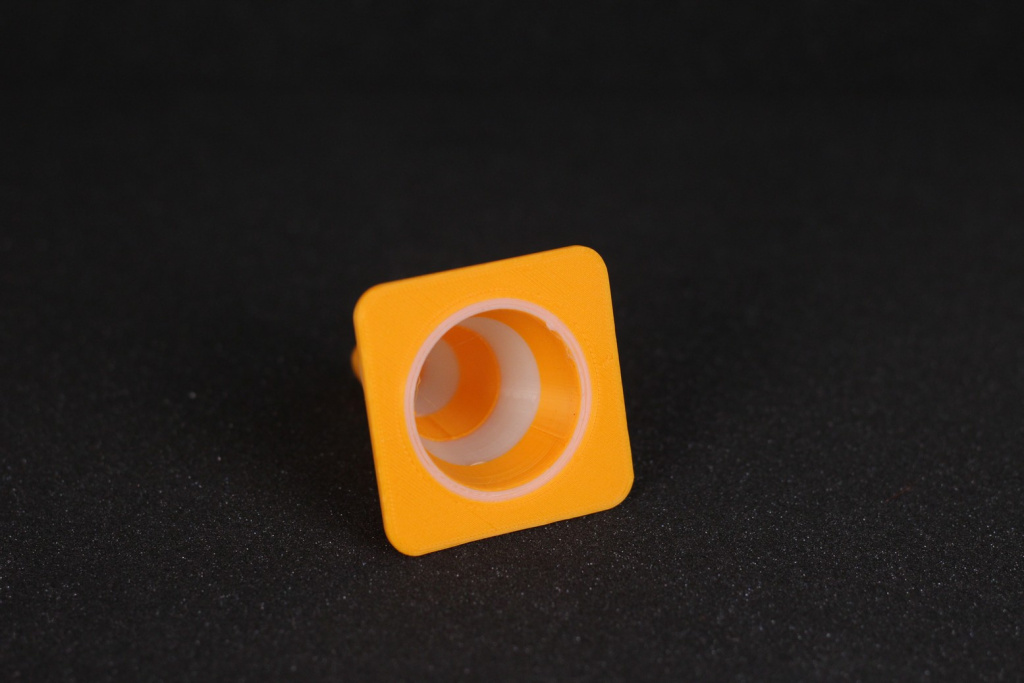

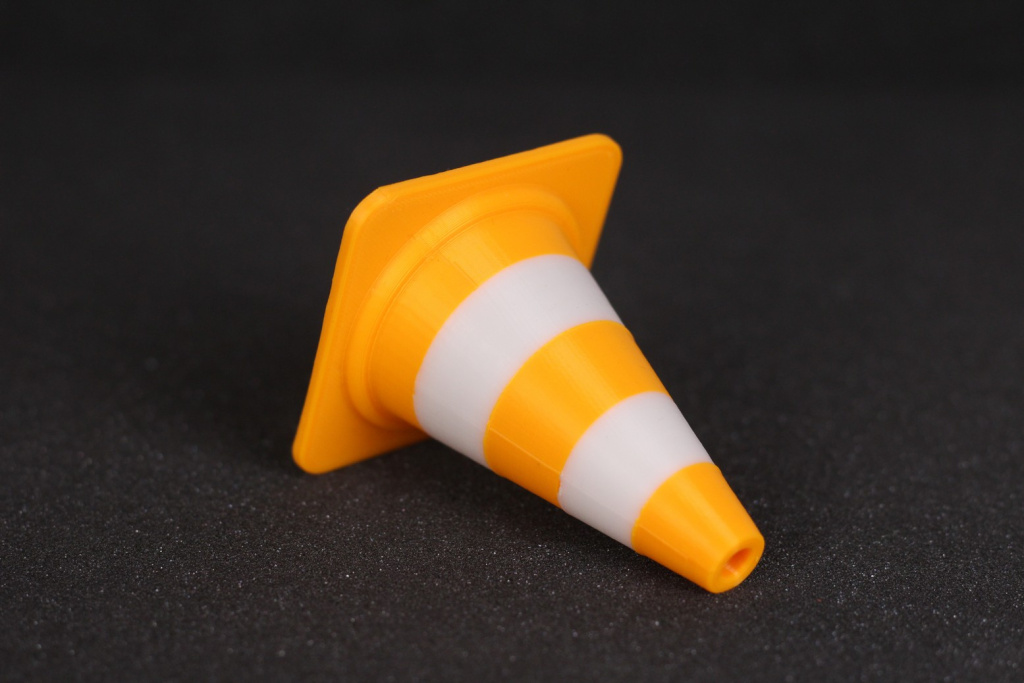

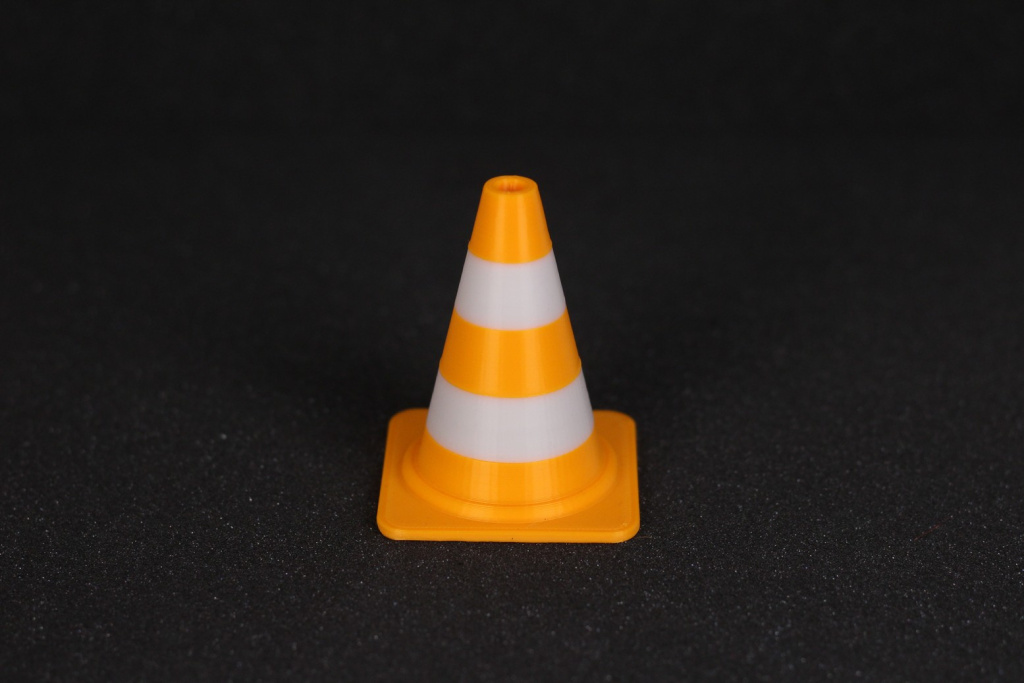

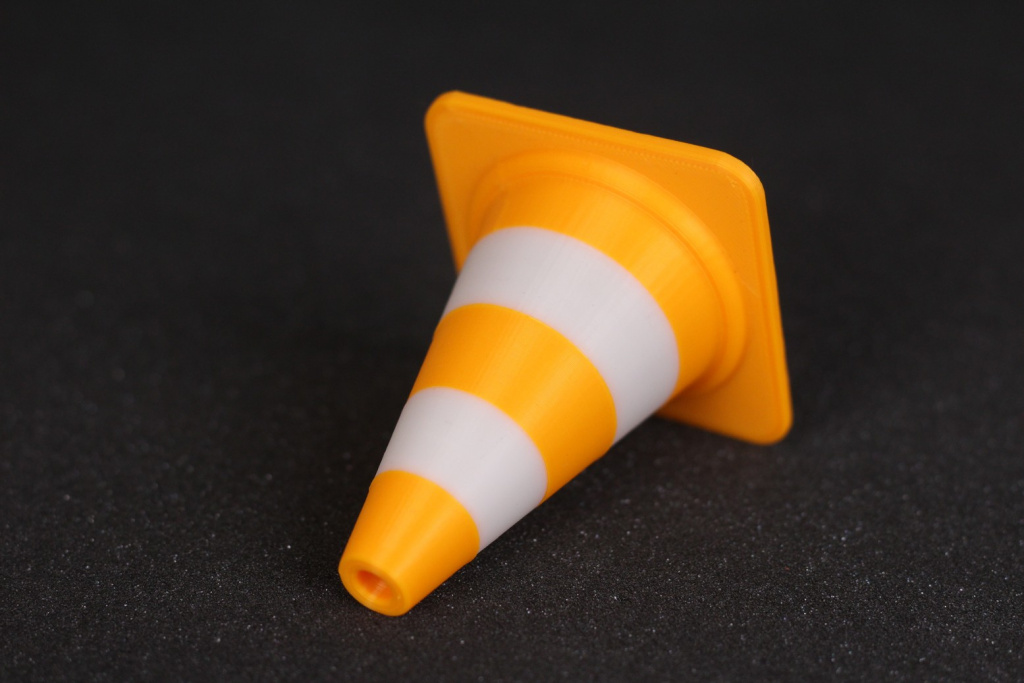

Получив такие хорошие результаты с первой попытки, я начал настраивать свой профиль SV04 Prusa Slicer для печати с двумя цветами, и ниже вы можете увидеть две небольшие модели, на которых я все еще работал со смещениями XY. Я настоятельно рекомендую не торопиться и правильно откалибровать смещения в соответствии с видео, которые идет на SD-карте, в комплекте с принтером, потому что это сделает вашу жизнь и пользование принтером намного проще.200% открывающийся калибровочный куб

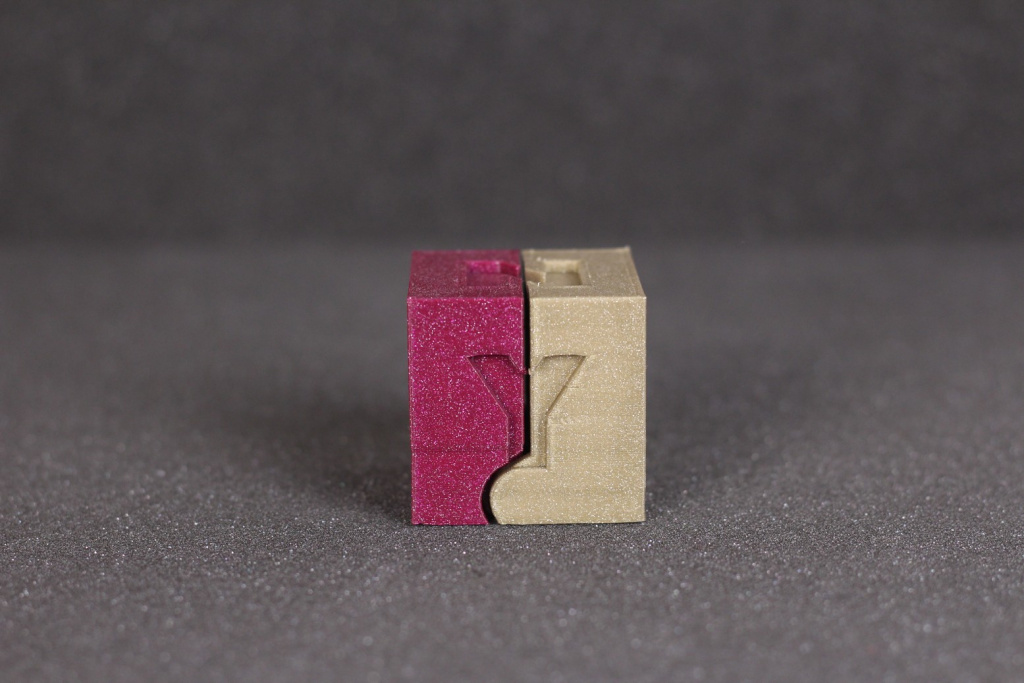

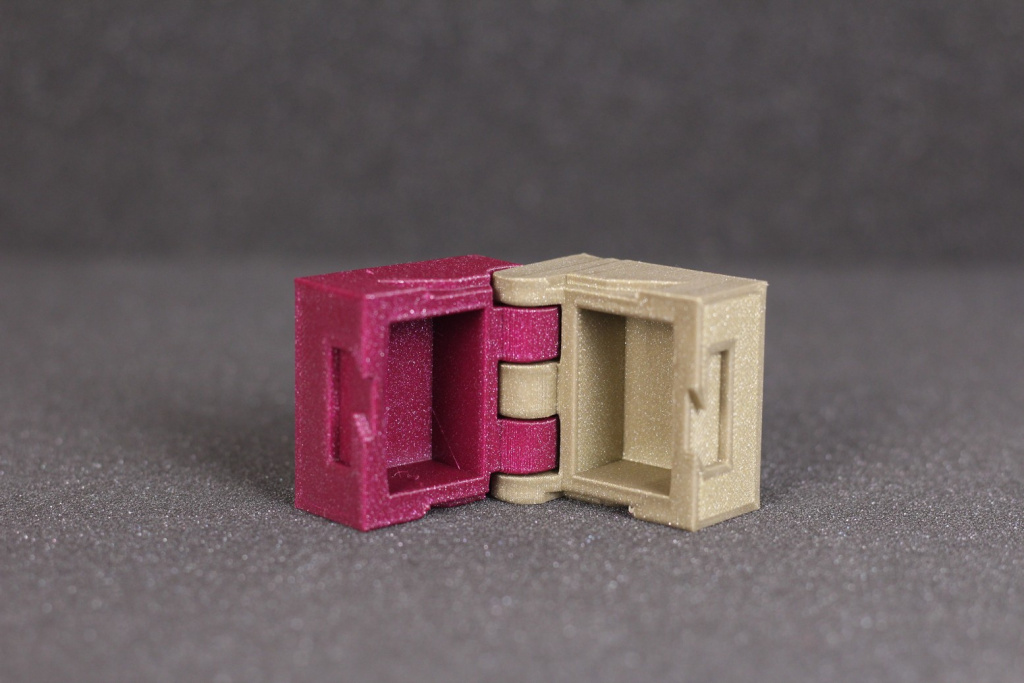

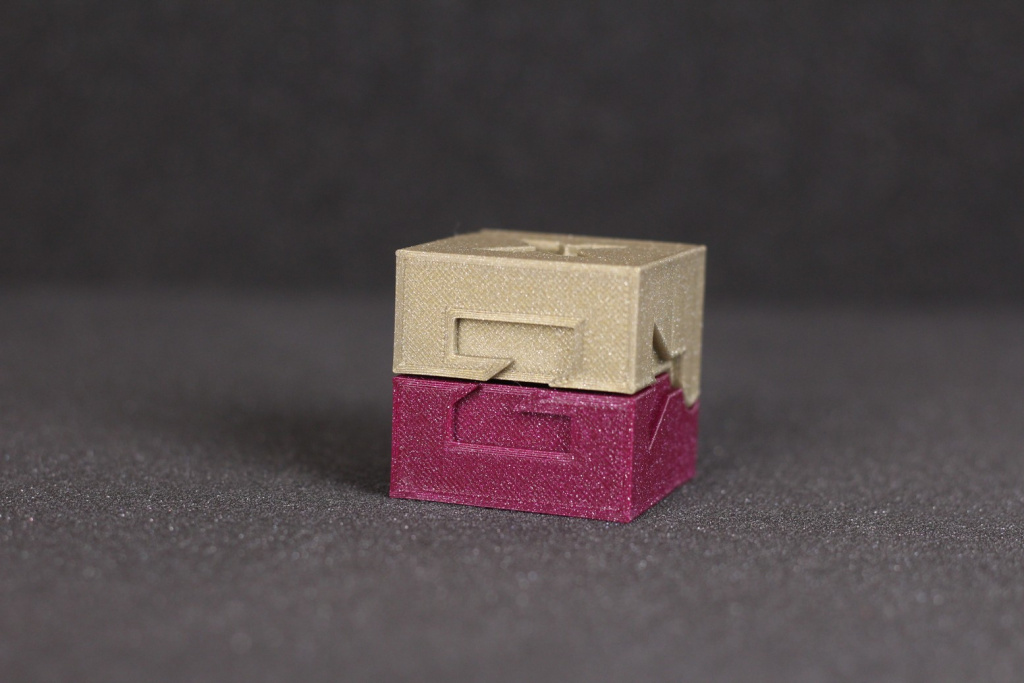

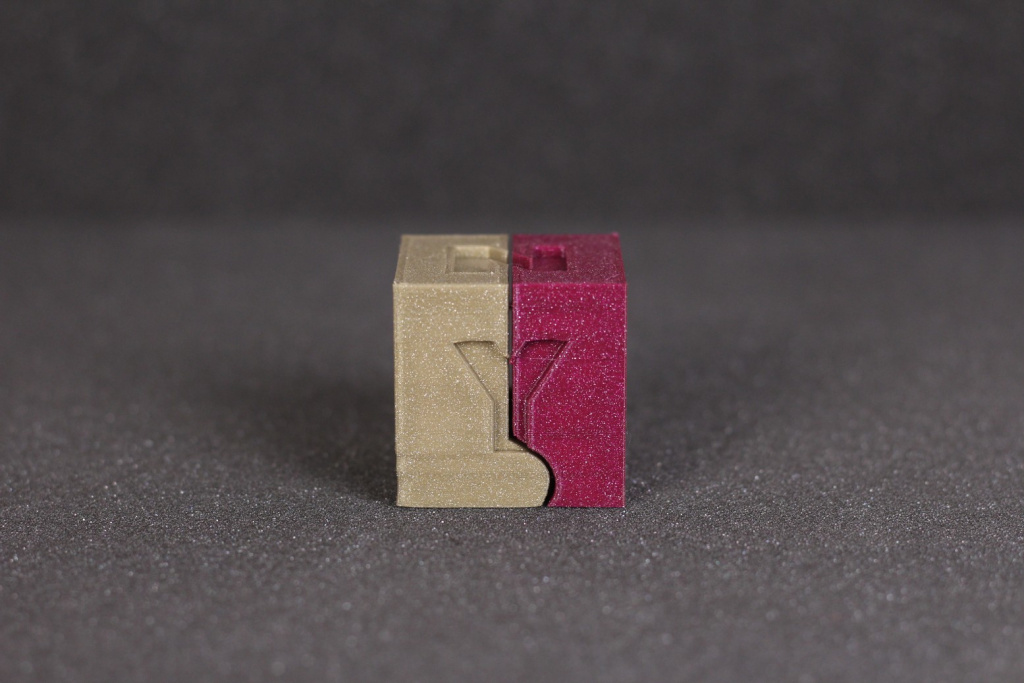

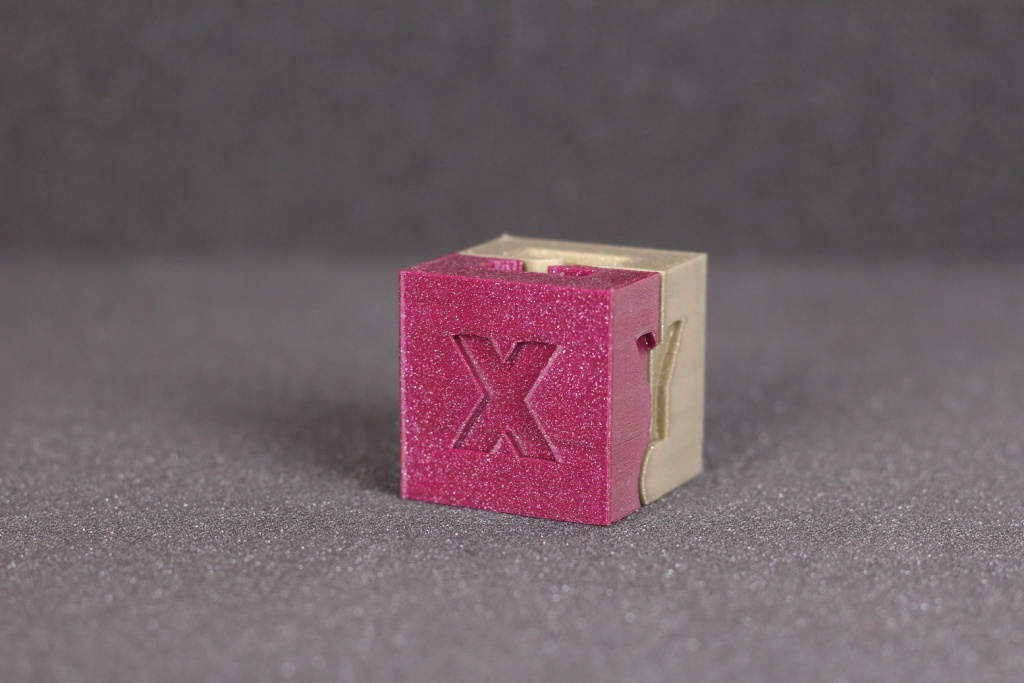

Я также распечатал этот открывающийся калибровочный куб от Agepbiz в масштабе 200%, просто чтобы посмотреть, как он получится с двумя цветами. Результаты были неплохими.Материал: Малиновый и золотой PLA
Высота слоя: 0,2 мм
Температура сопла: 210°C
Температура платформы: 60°C
Скорость печати: ~50 мм/с

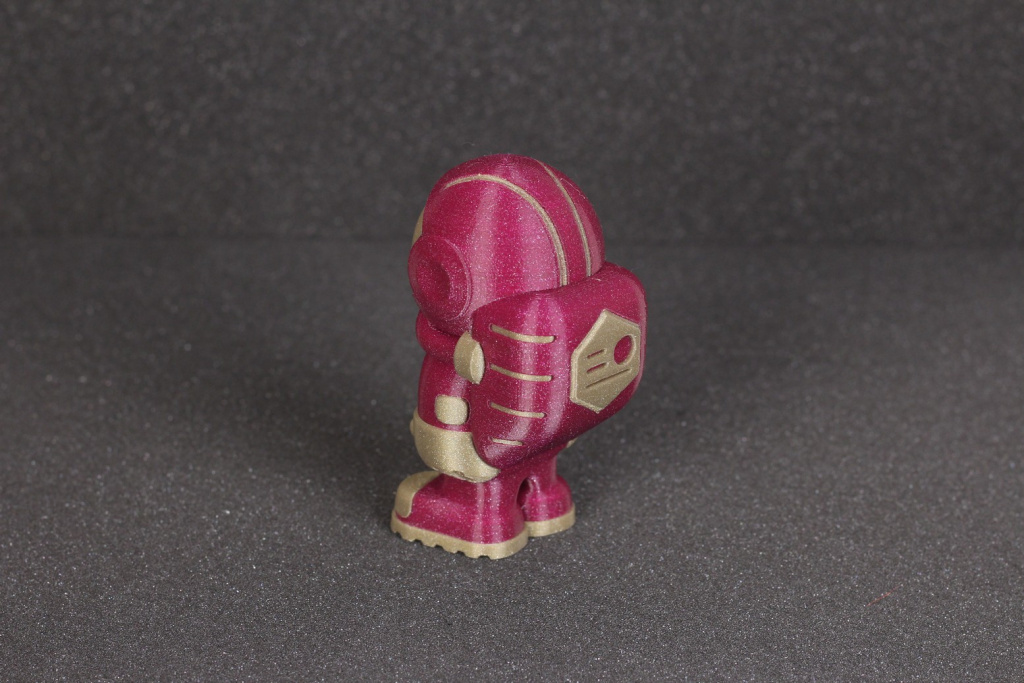

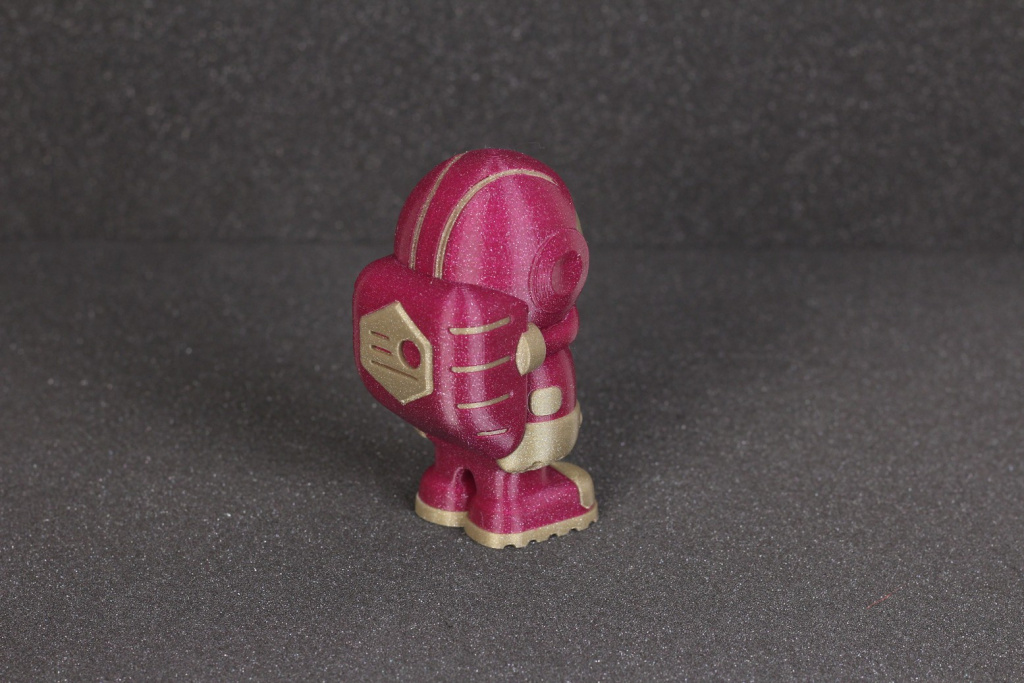

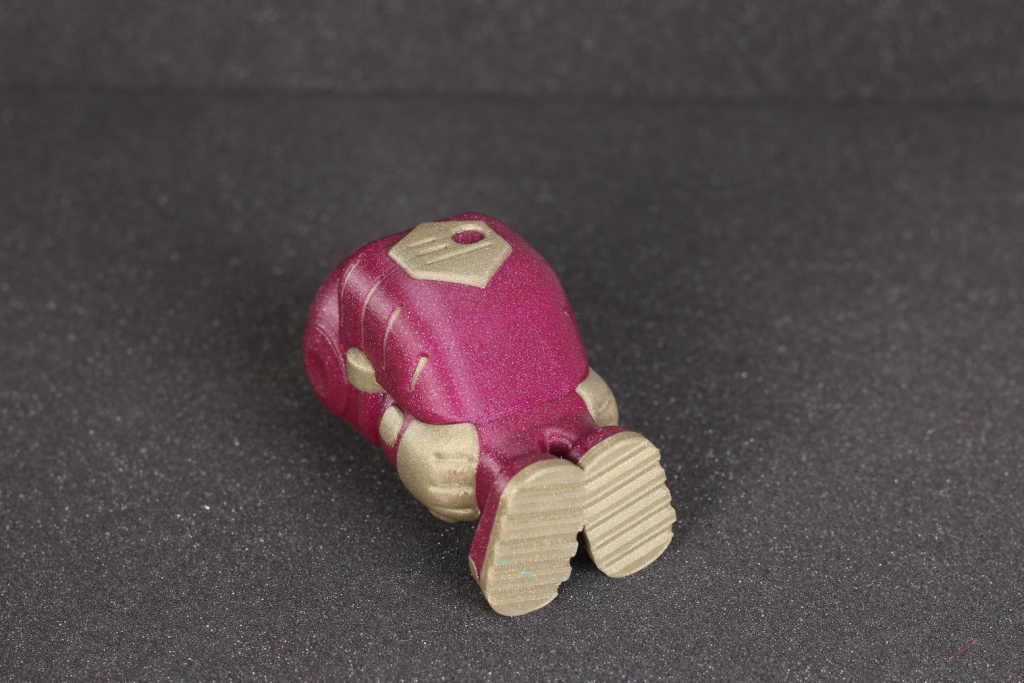

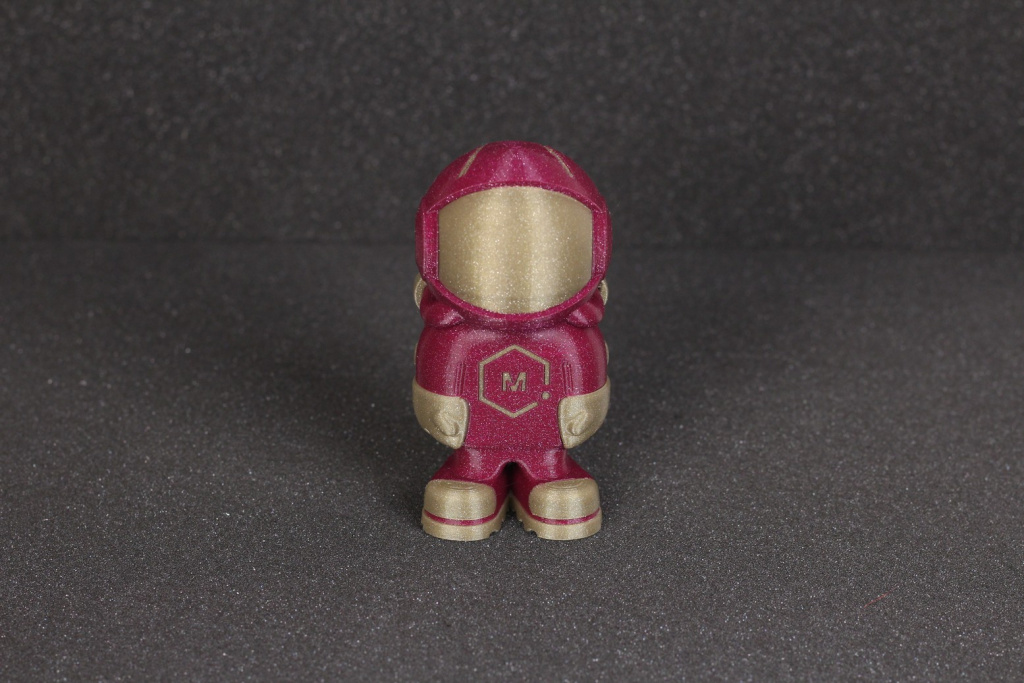

Фил-А-Мент

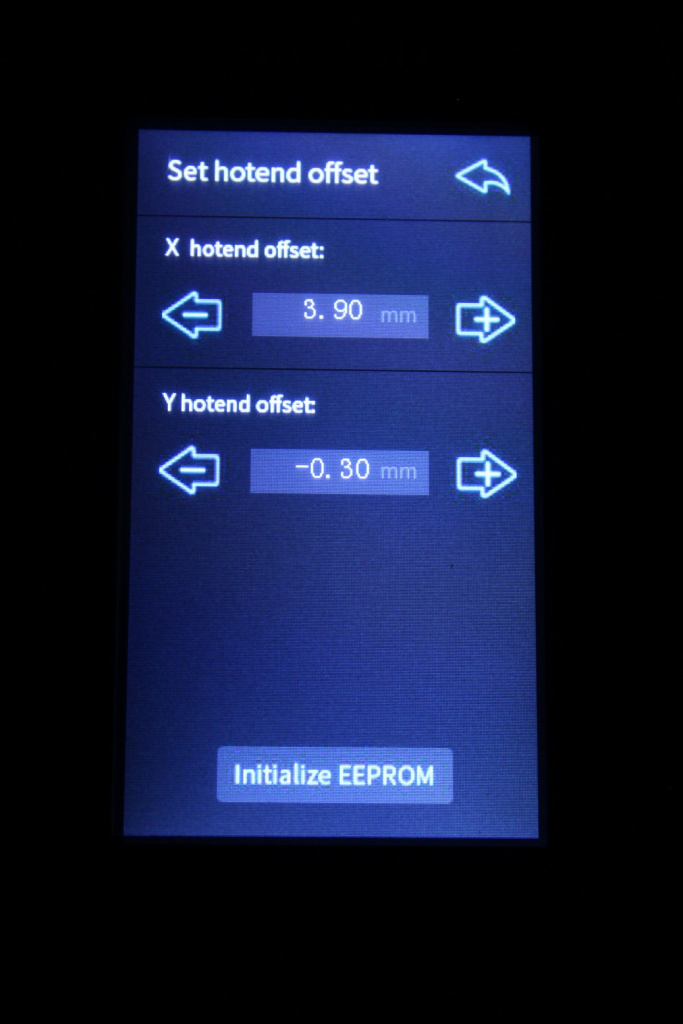

Первой реальной моделью, в которой были испытаны и раскрыты возможности двухцветной печати SV04, была модель Phil-A-Ment. Несмотря на то, что смещения XY не были идеально настроены, я думаю, что результаты отличные для 3D-принтера IDEX.Материал: Малиновый и золотой PLA
Высота слоя: 0,2 мм
Температура сопла: 210°C
Температура платформы: 60°C
Скорость печати: ~50 мм/с

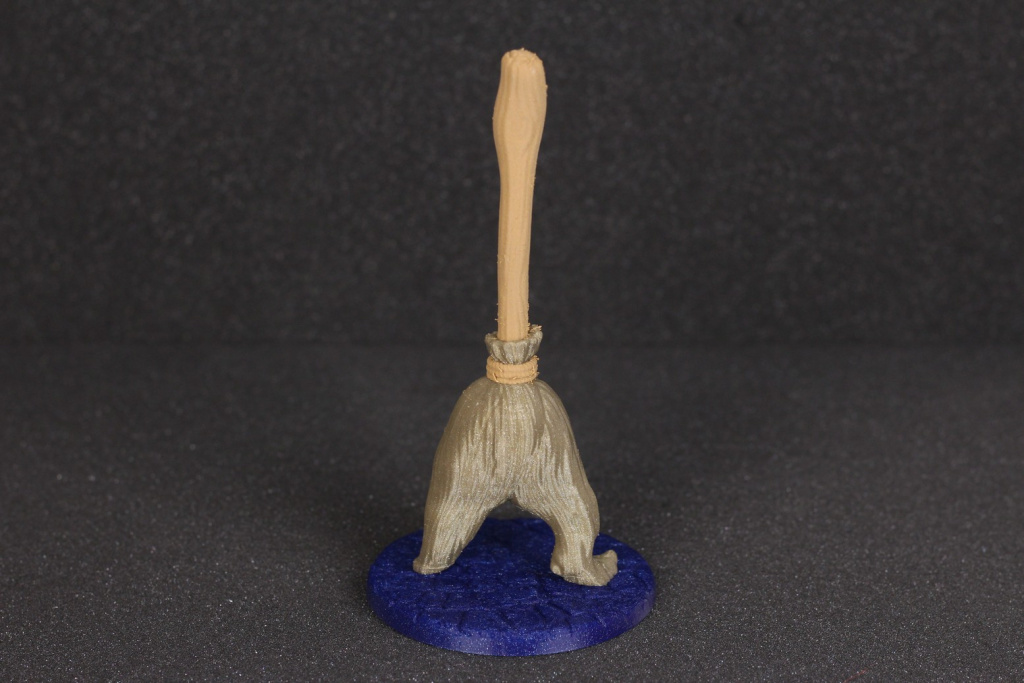

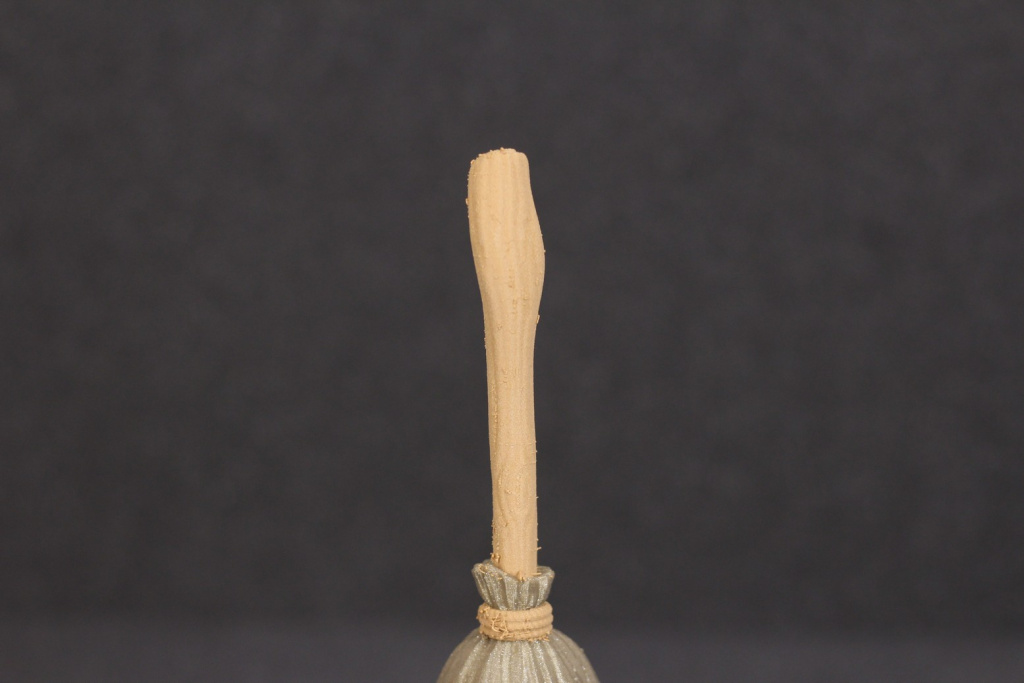

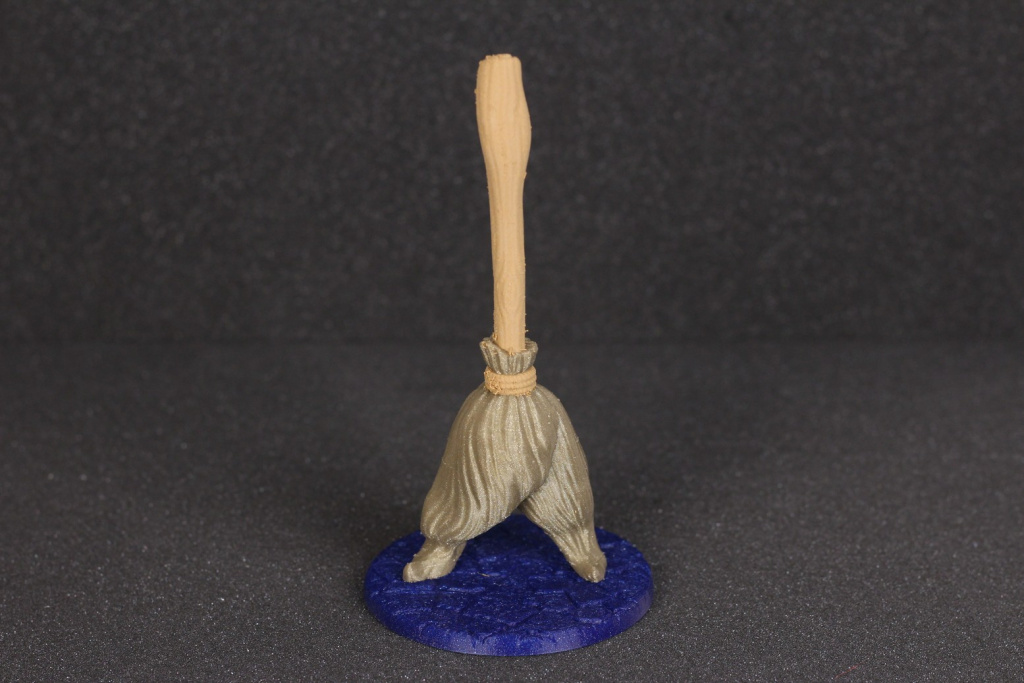

Волшебная метла

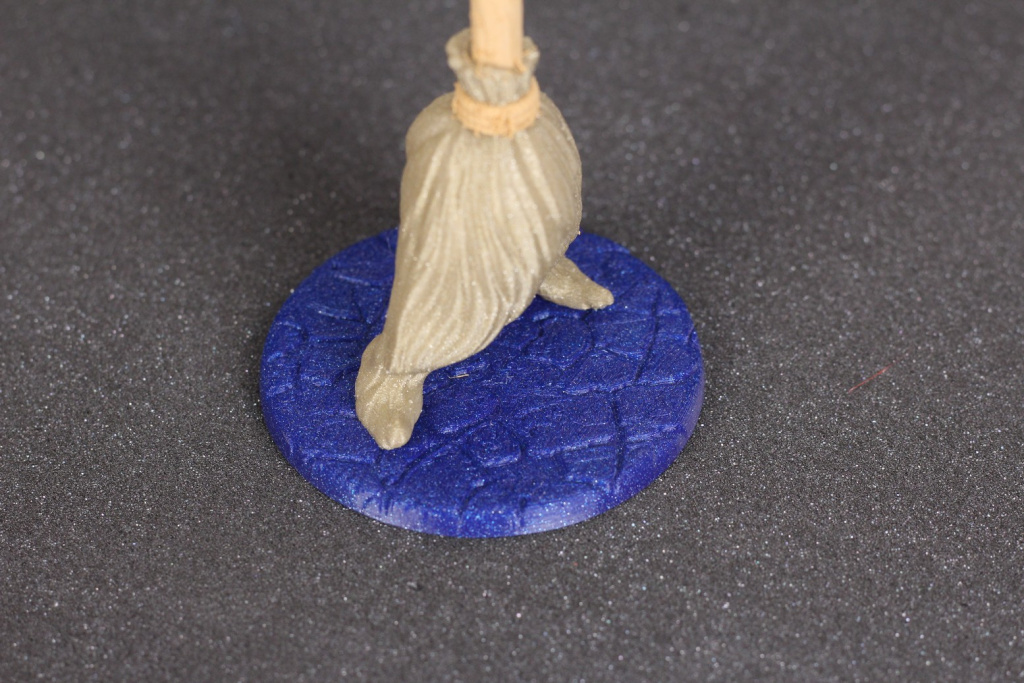

Я нашел модель Magic Mop от Bugman_140 и подумал, что было бы неплохо попробовать напечатать тремя цветами на SV04. Поэтому я начал печатать синим и золотым филаментами, синюю нить поменял после того, как закончилась печать основания, что позволило мне получить три цвета в одной модели. На деревянная ручке метлы было немного «ниток», и это выглядит не очень хорошо, но модель вышла неплохой.Материал: блестящий синий и золотой PLA, а также PolyMaker PolyLite PLA для деревянной ручки
Высота слоя: 0,15 мм
Температура сопла: 215°C
Температура платформы: 60°C
Скорость печати: ~40 мм/с

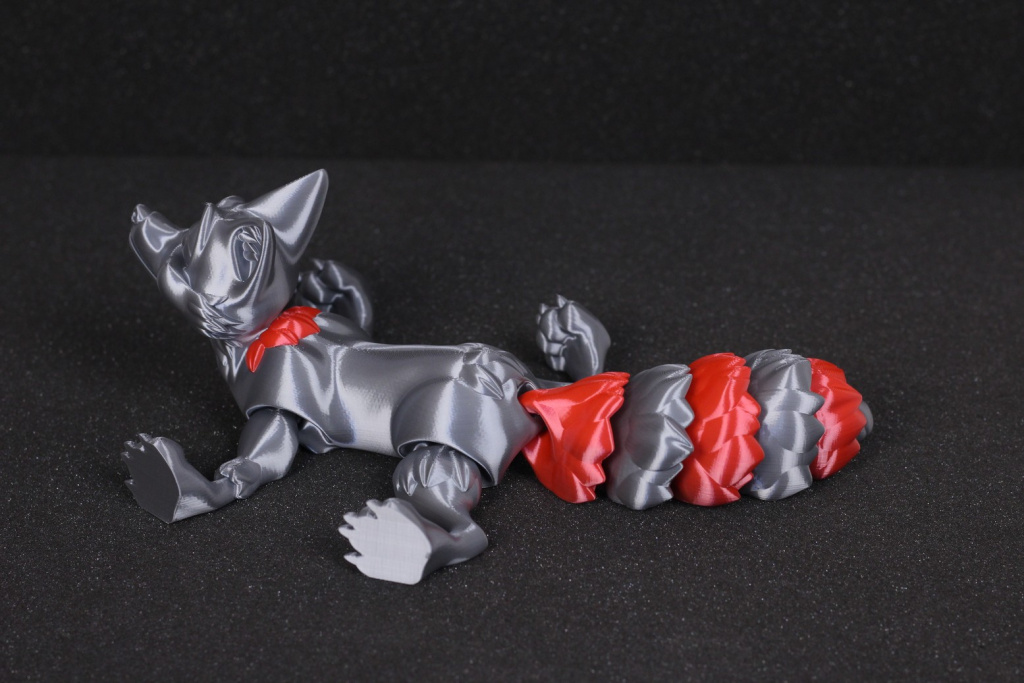

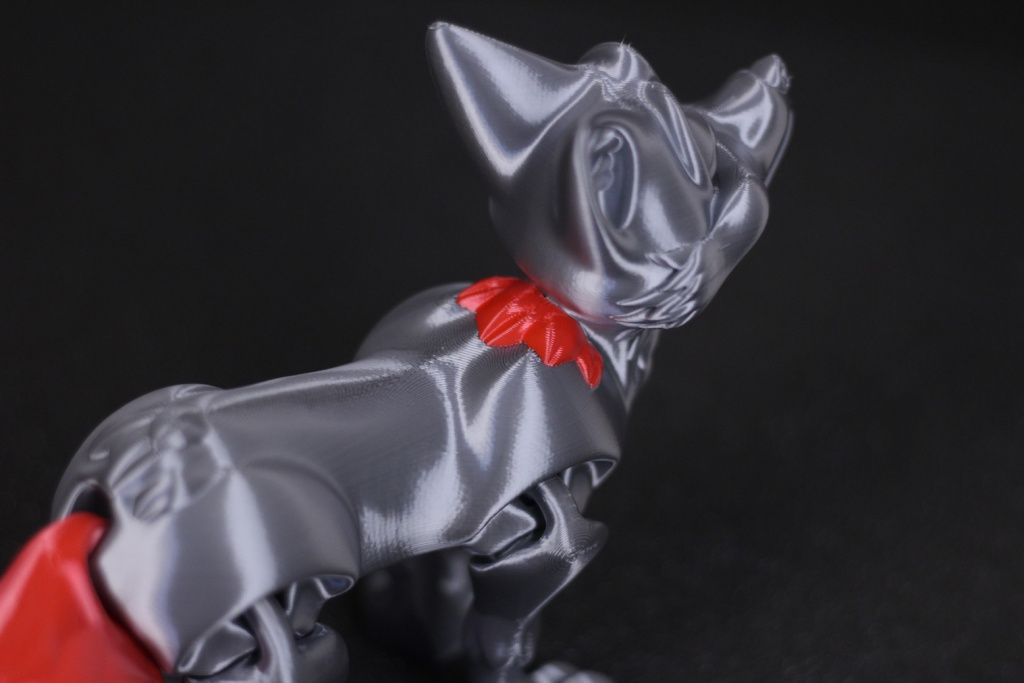

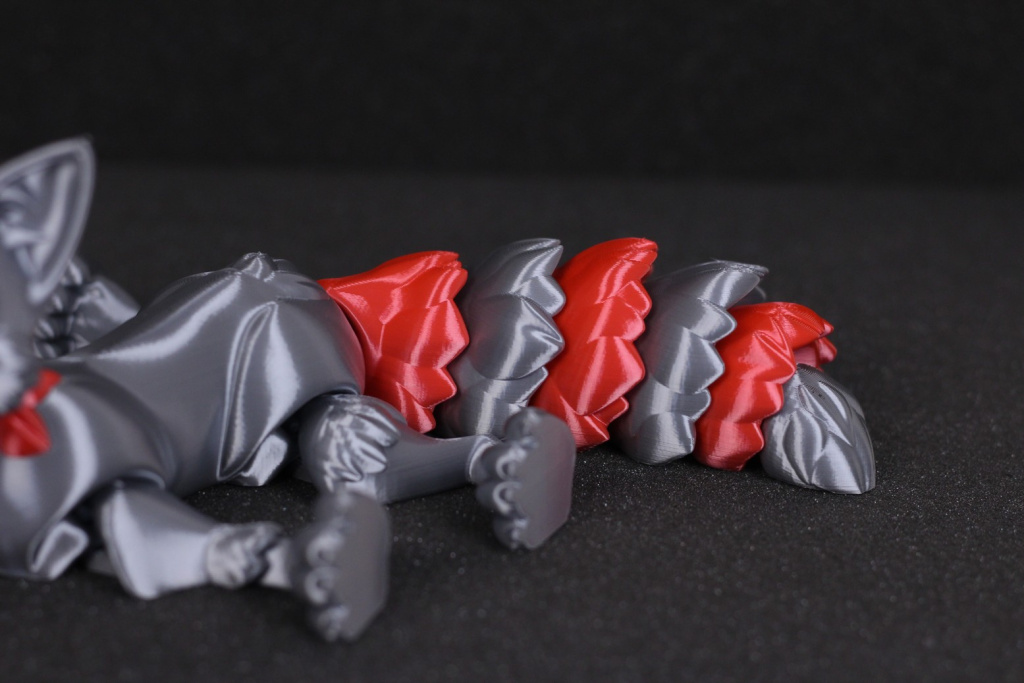

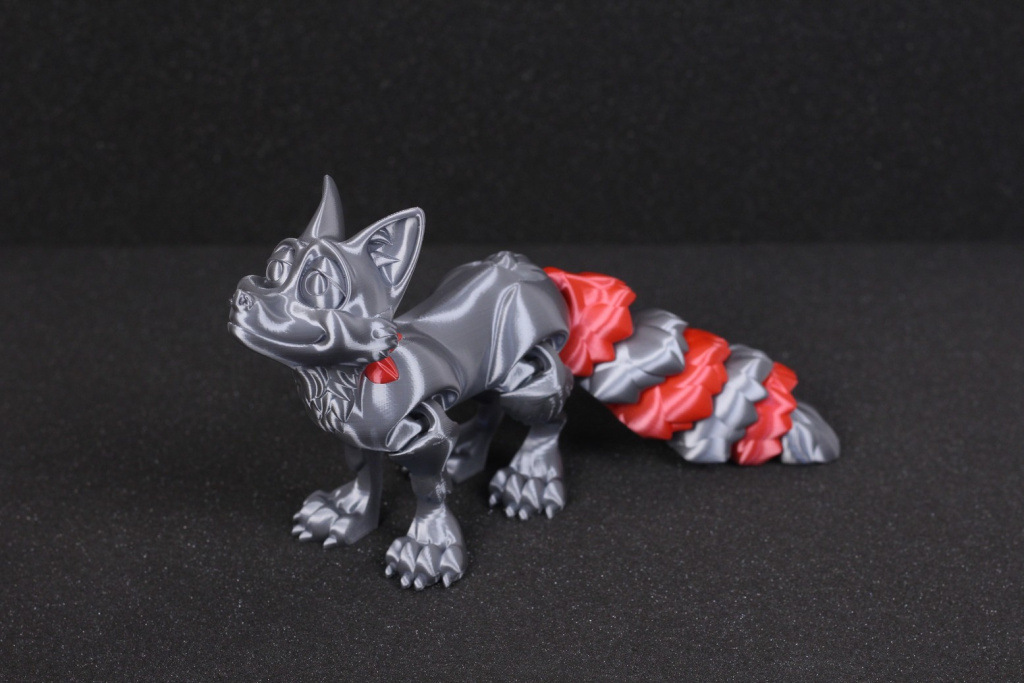

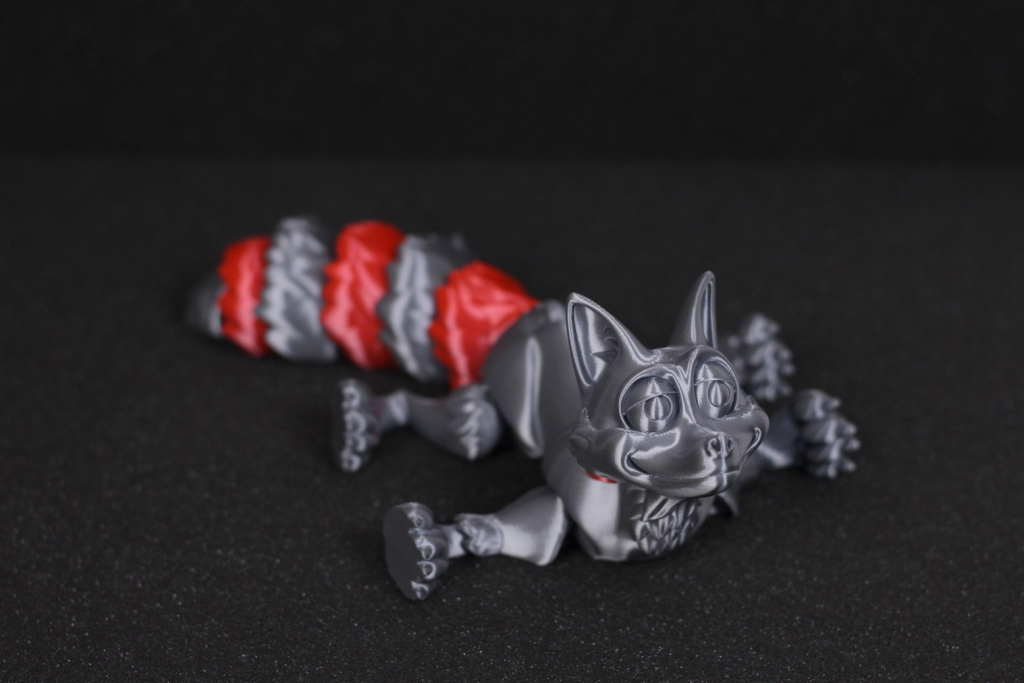

Флекси Фокс

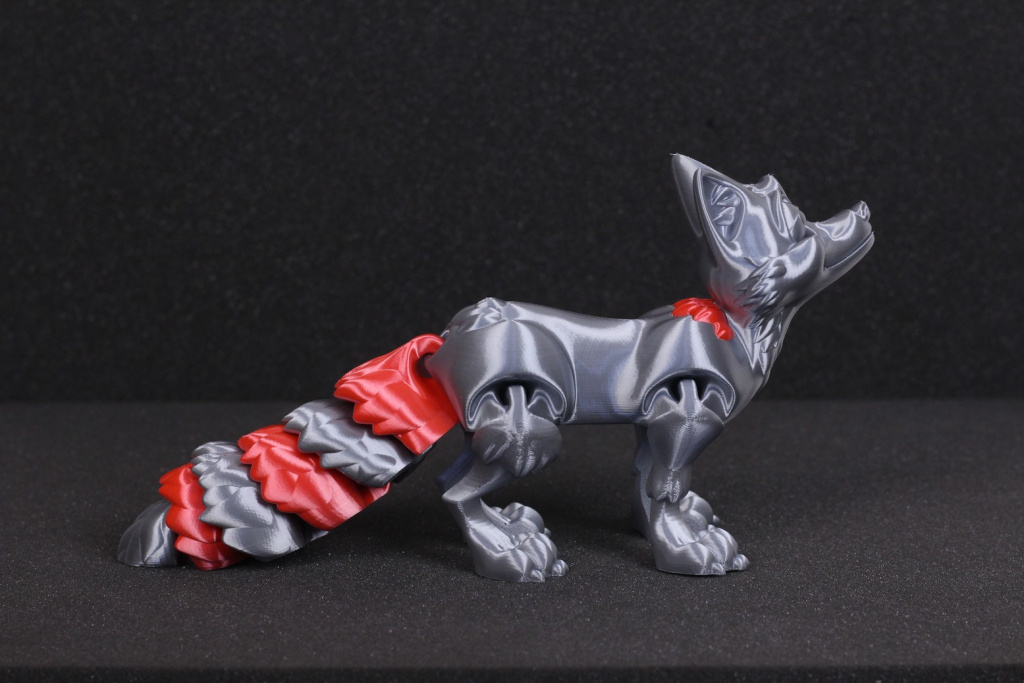

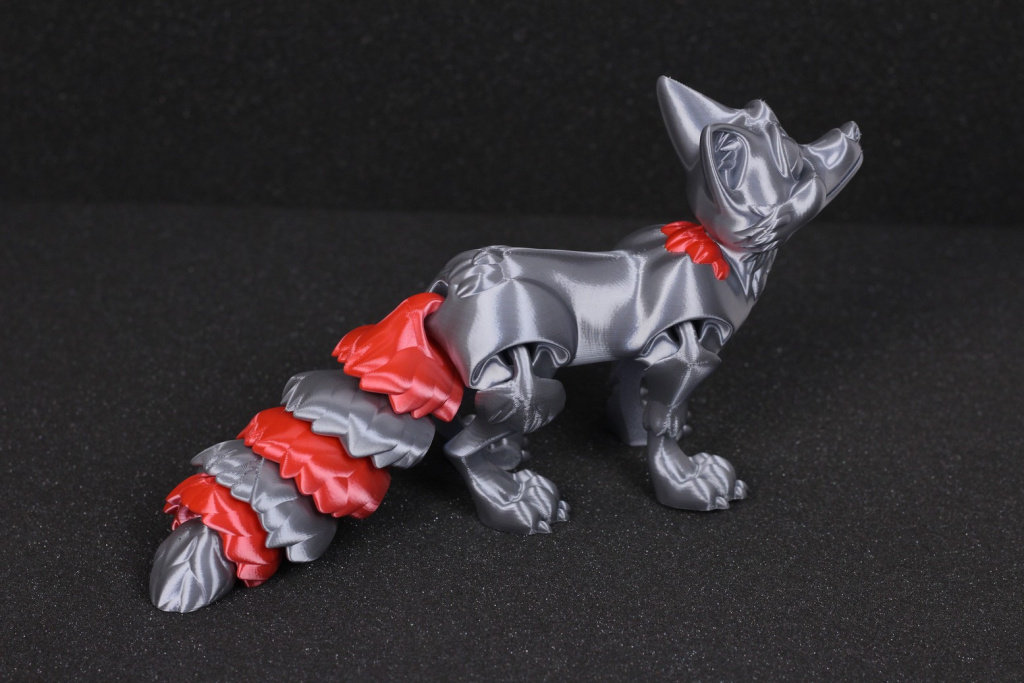

После всех настроек и калибровок смещения я нашел эту потрясающую модель Flexi Fox на Cults и подумал, что должен немного её преобразить, печатью несколькими цветами. Я использовал функцию многоцветной печати в последней версии Prusa Slicer, и через несколько минут модель была готова к печати. После 18 часов печати Flexi Fox была готова, и я могу с уверенностью сказать, что это одна из моих лучших многоцветных 3D-моделей, которые я напечатал на Sovol SV04.Материал: серый-металлик и вишнёво-красный BioFusion
Высота слоя: 0,15 мм
Температура сопла: 215°C
Температура платформы: 60°C
Скорость печати: 50 мм/с

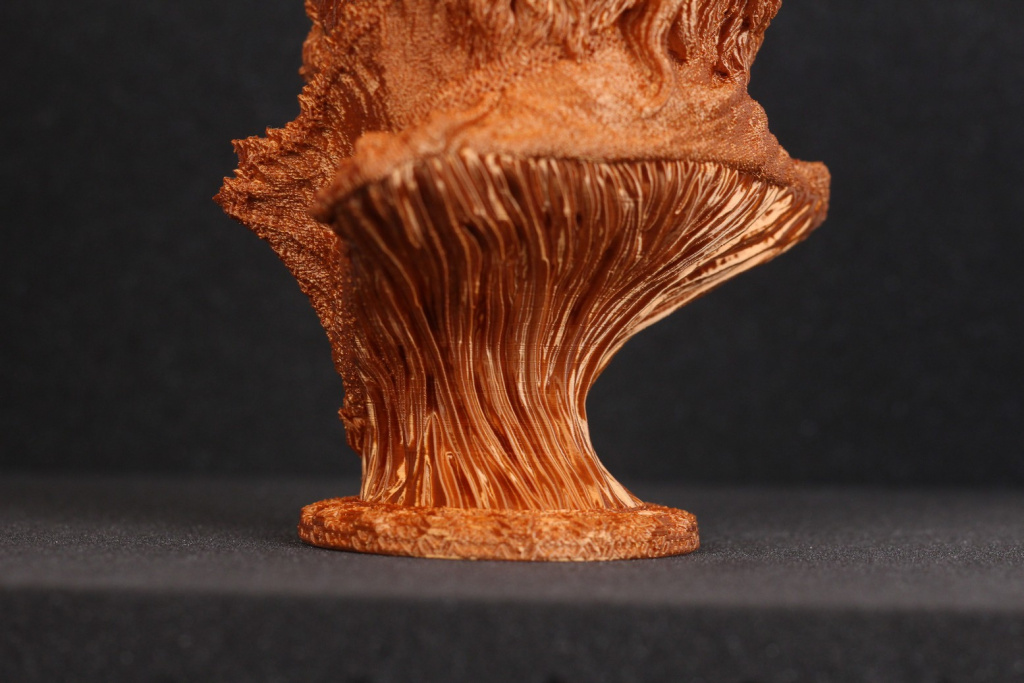

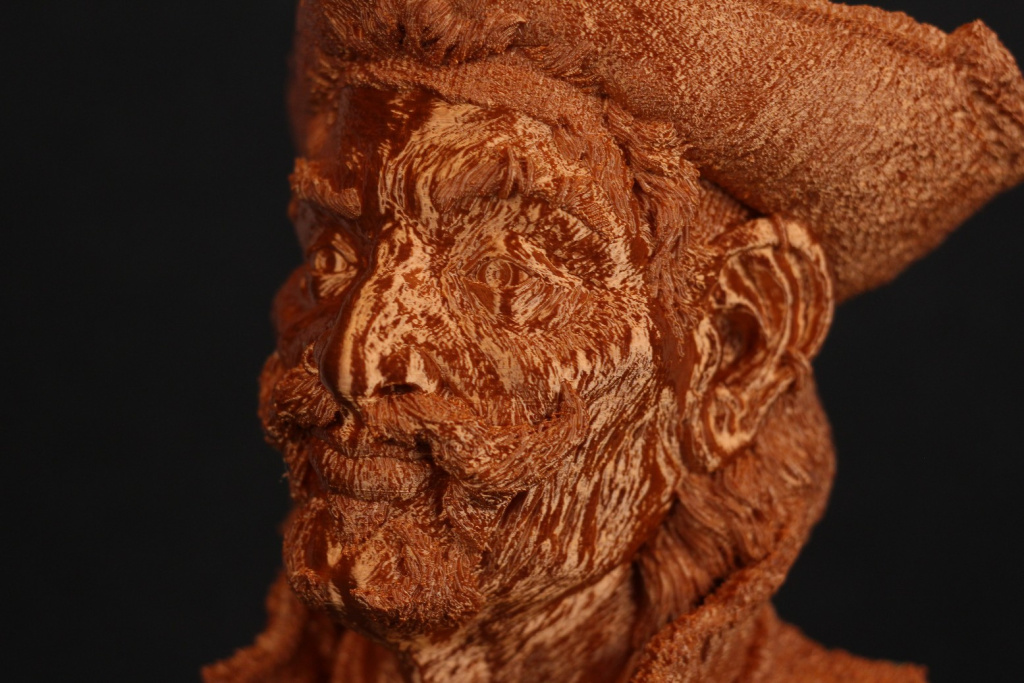

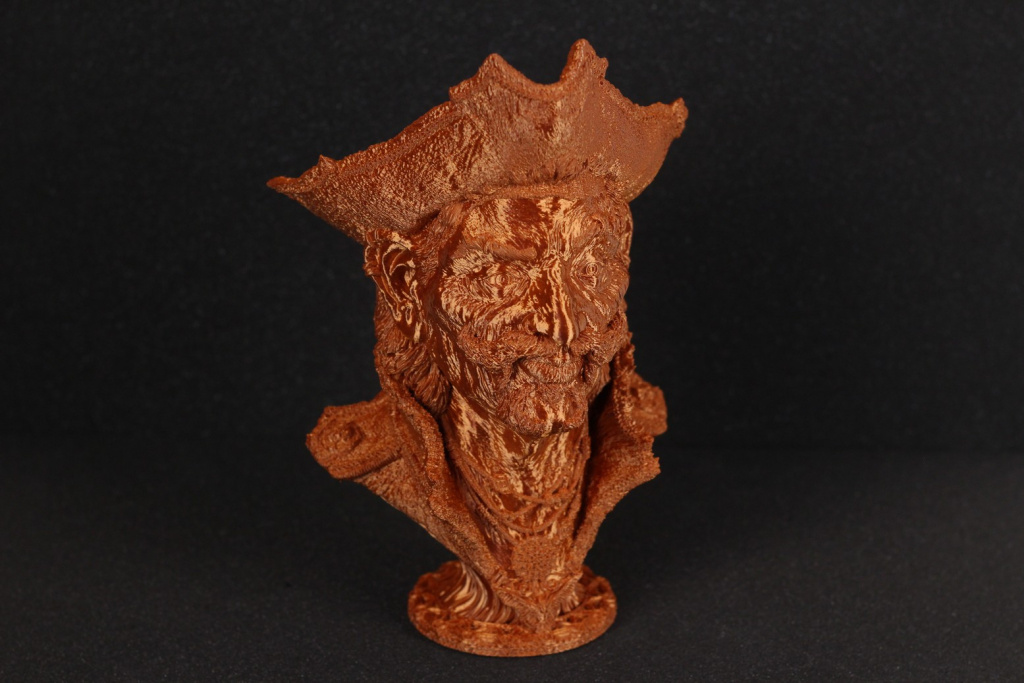

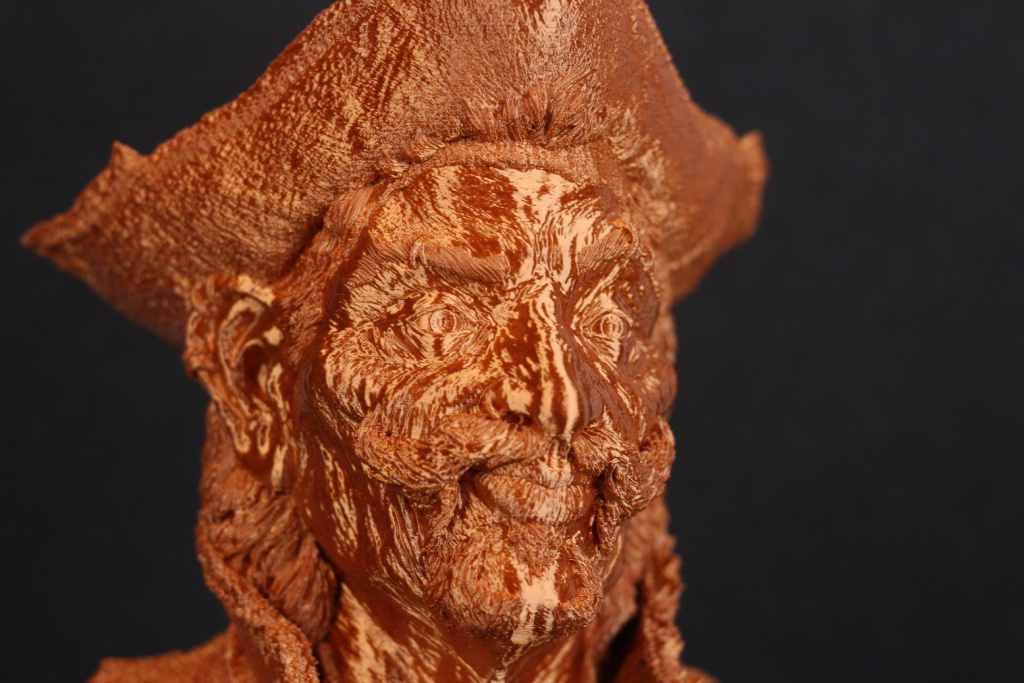

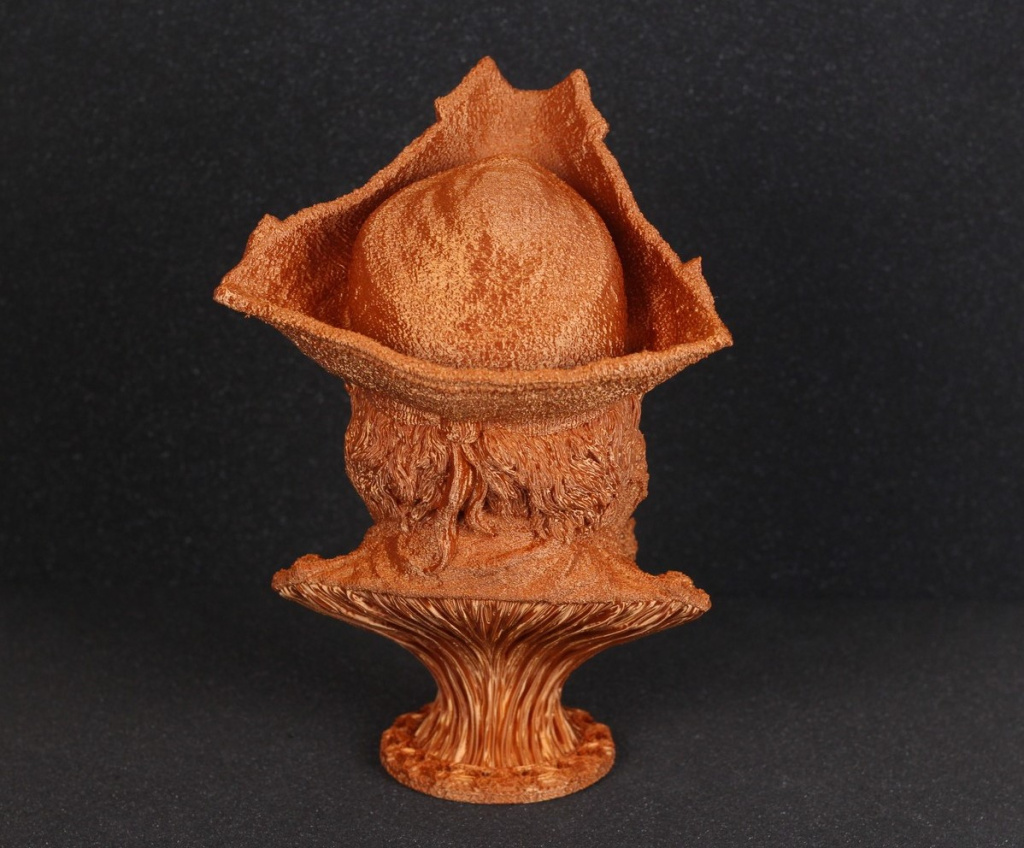

Солти Маккриди

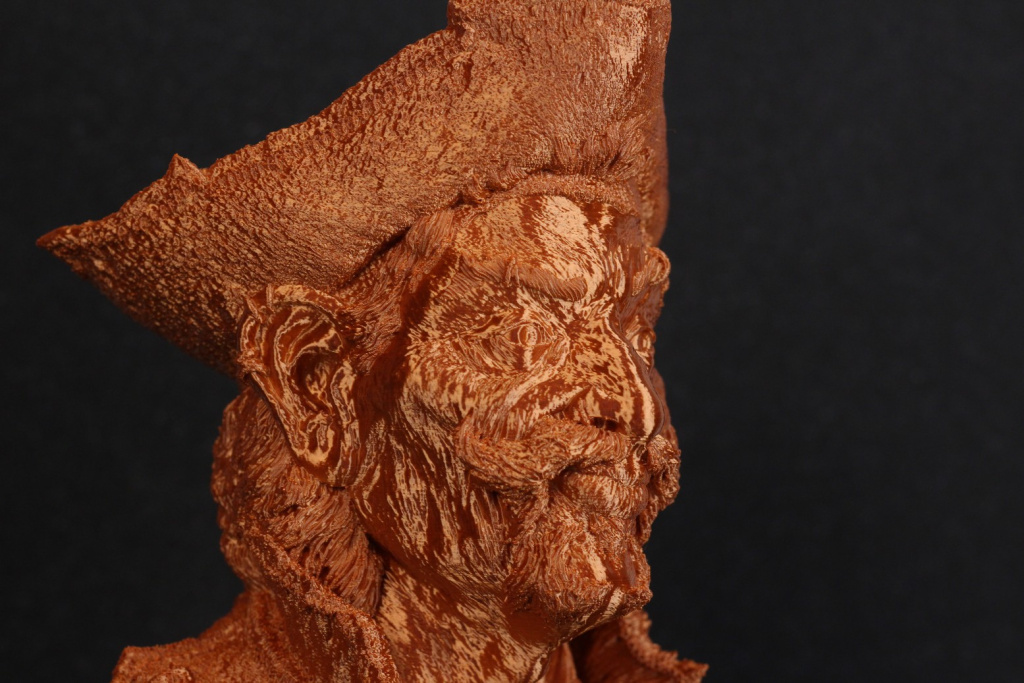

Бен Дэнси недавно опубликовал эту модель Солти МакКриди, и я знал, что должен напечатать ее. Детализация этого бюста ошеломляет, и мне очень нравится, как он напечатан на Sovol SV04. Он не идеален, на некоторых участках есть полосы по Z, но он все еще выглядит довольно хорошо.Материал: BioFusion стимпанк медь
Высота слоя: 0,15 мм
Температура сопла: 215°C
Температура платформы: 60°C
Скорость печати: 50 мм/с

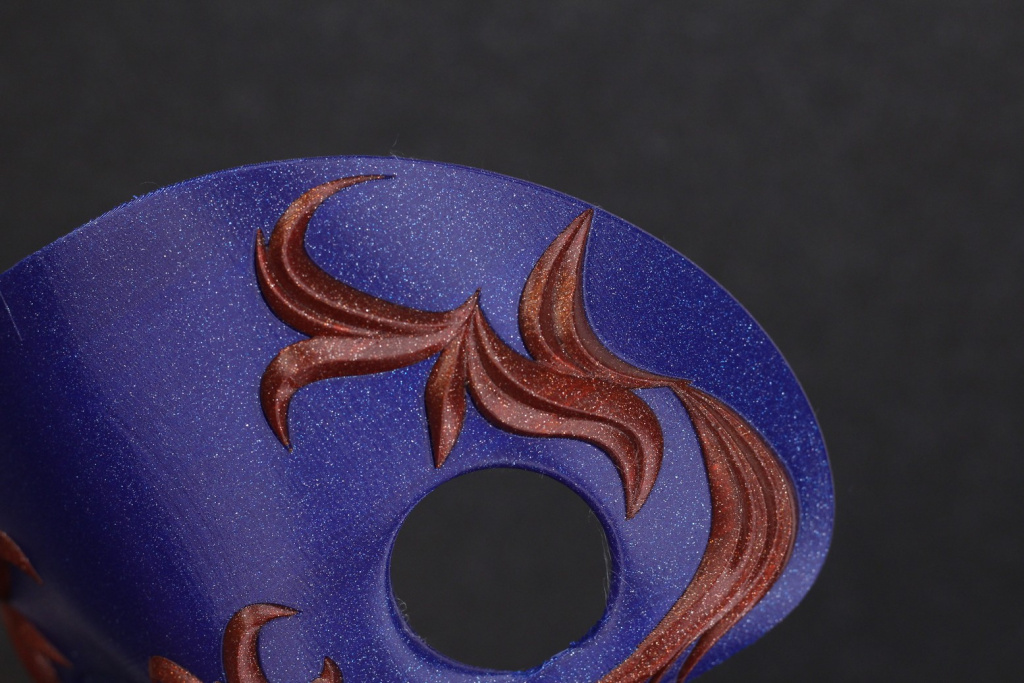

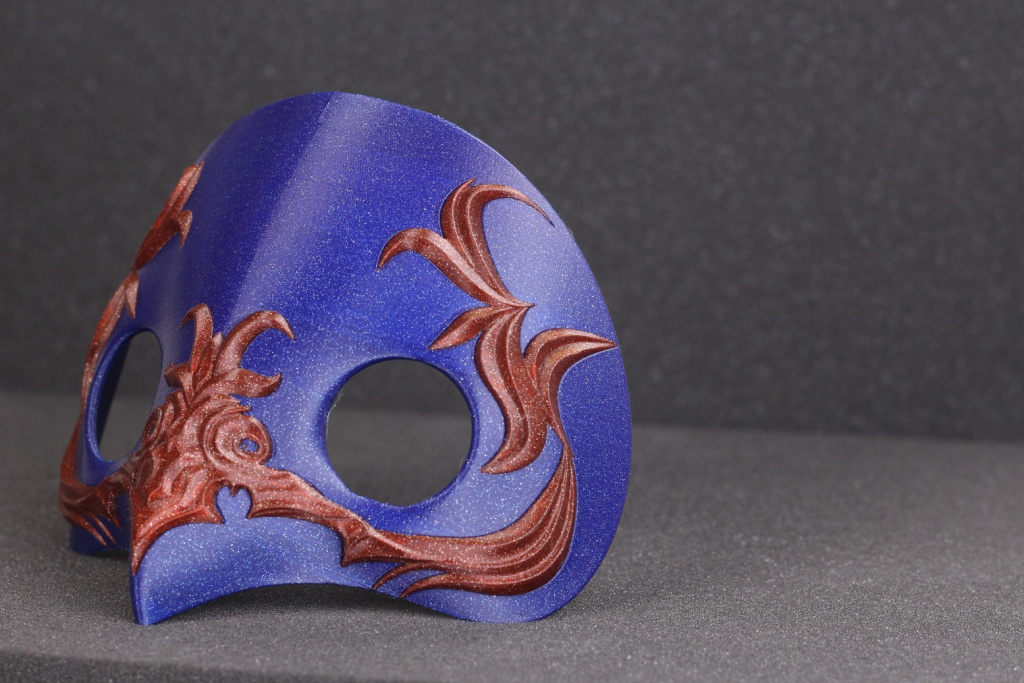

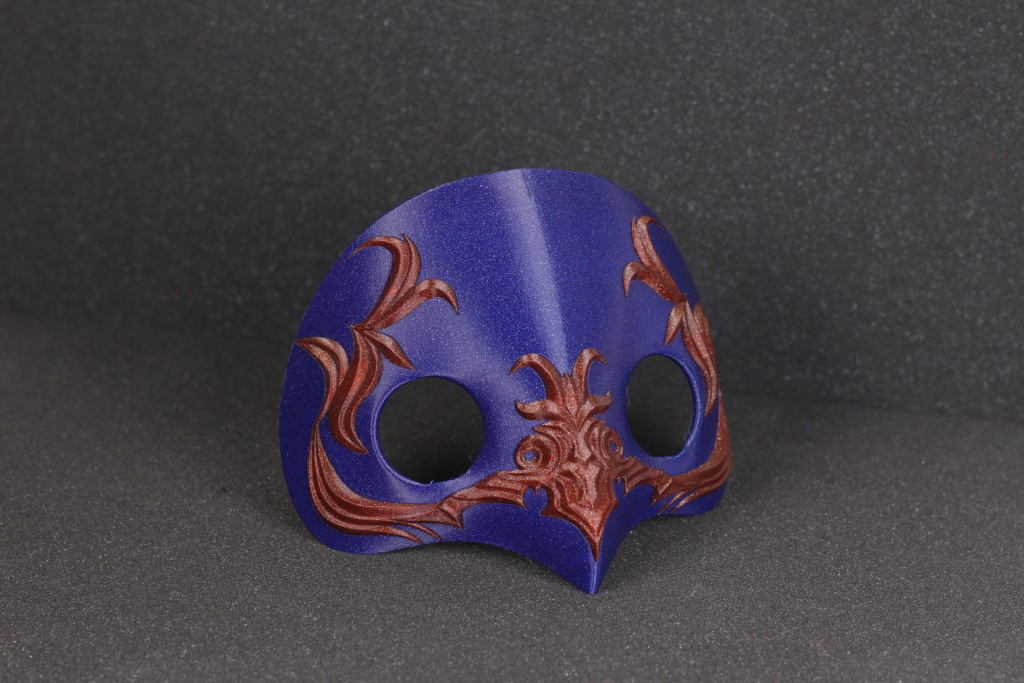

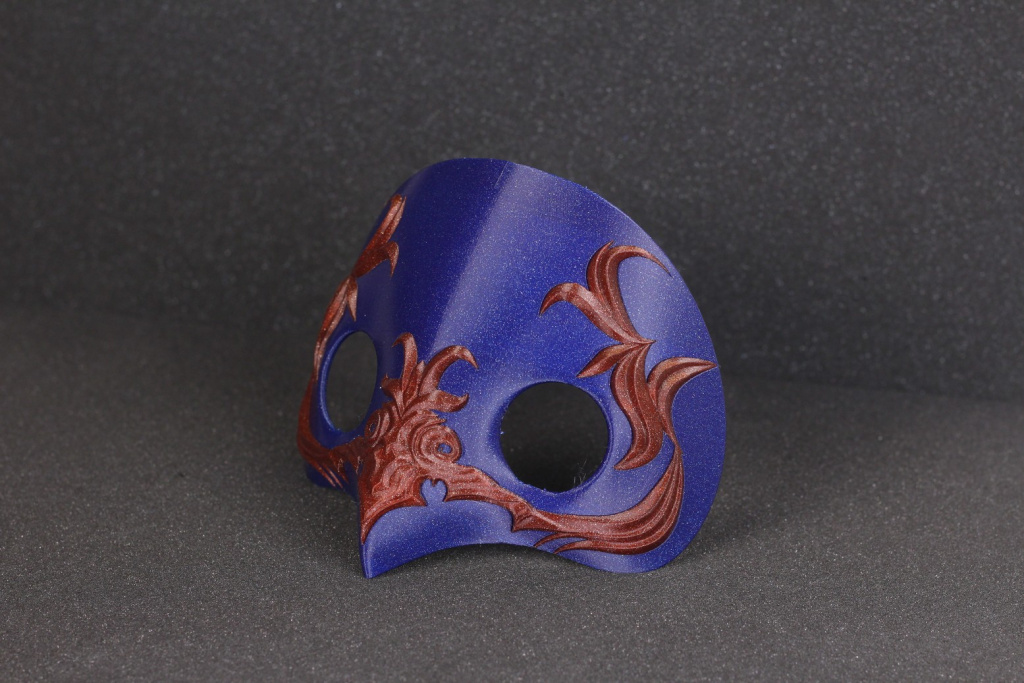

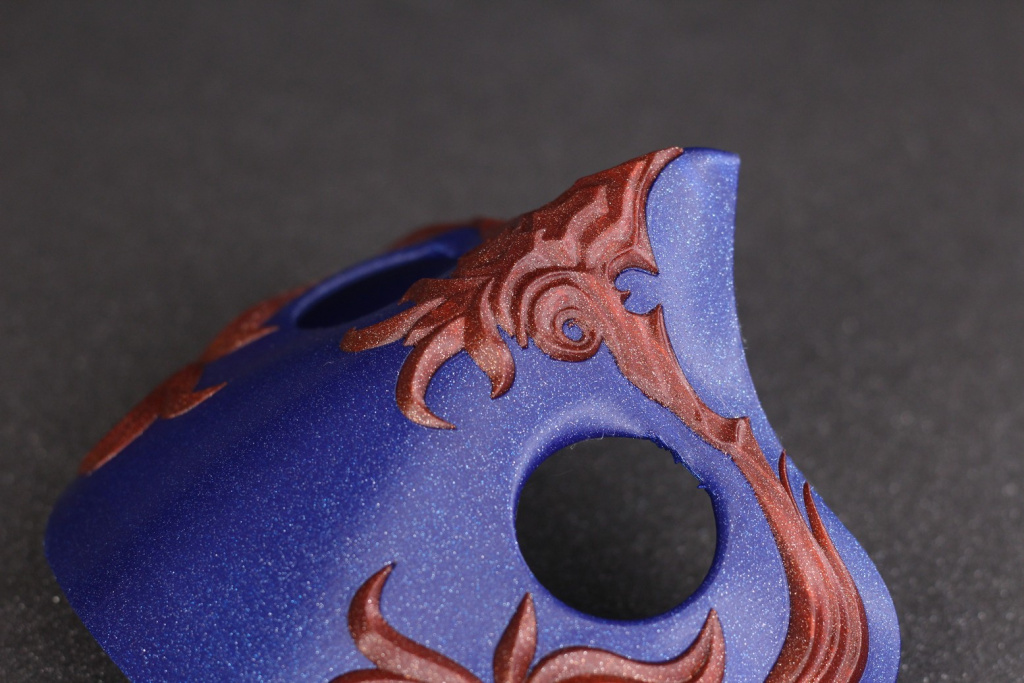

Mask of the Ancients

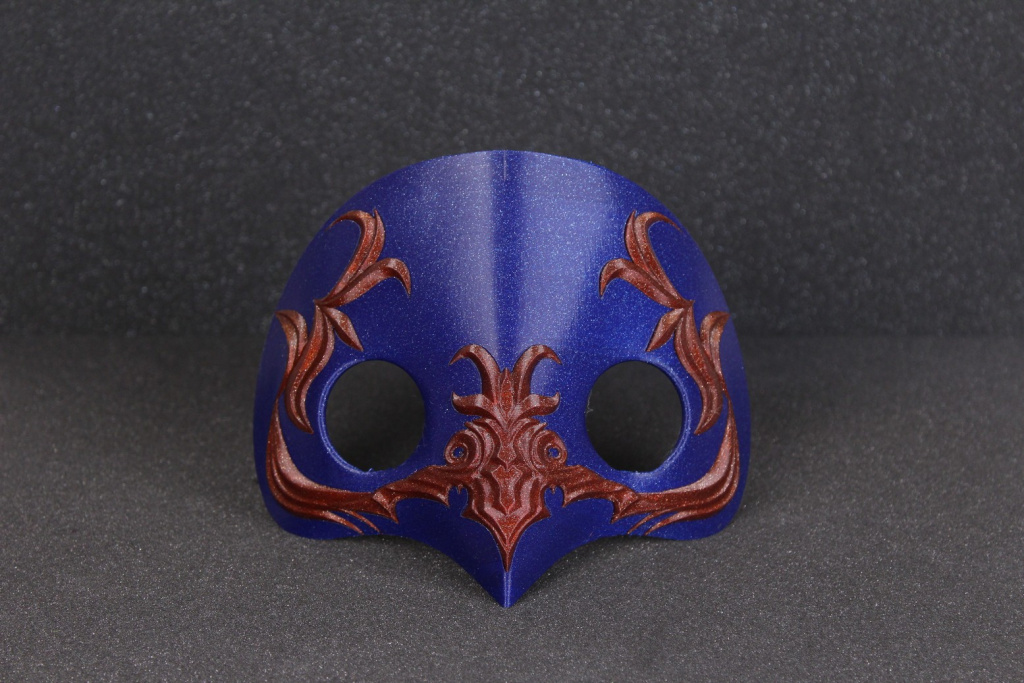

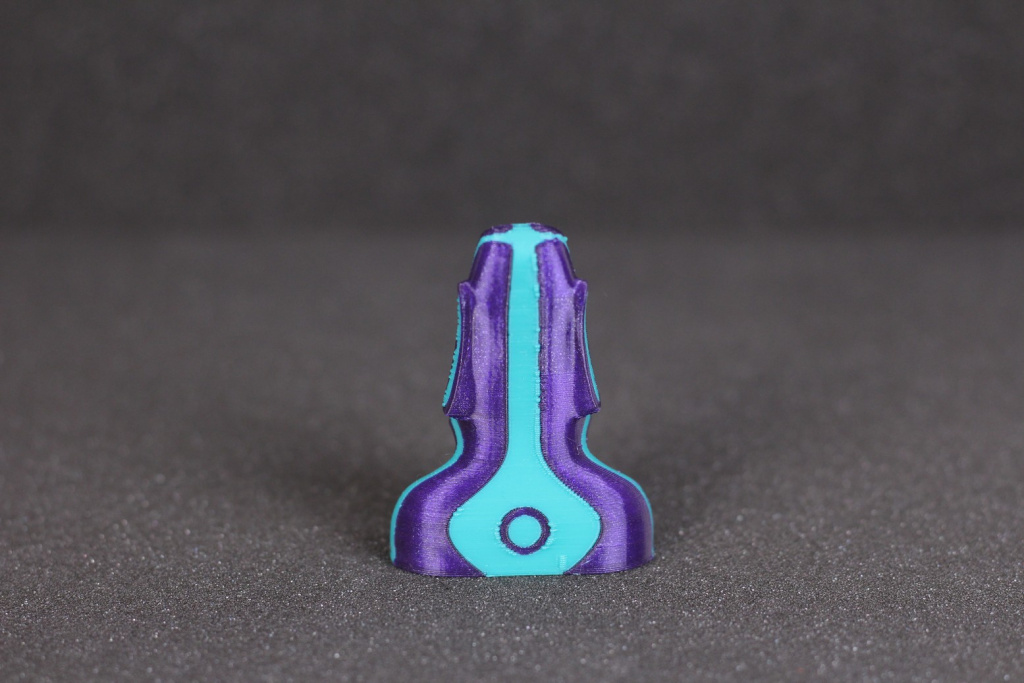

Наконец, Mask of the Ancients от Jukka Seppanen — еще одна двухцветная модель, которая великолепно вышла на Sovol SV04. Я не могу сказать слишком много о модели, я просто позволю фотографиям говорить самим за себя.Материал: золотистый фиолетовый и золотистый PLA
Высота слоя: 0,15 мм
Температура сопла: 210°C
Температура платформы: 60°C
Скорость печати: ~50 мм/с
Выводы: стоит ли покупать Sovol SV04?
В первый месяц тестирования Sovol SV04 я был готов кричать о том, чтобы вы держались подальше от этого принтера из-за моего неудачного опыта с ним. К счастью, в последующие месяцы этот опыт был значительно улучшен, и текущее состояние прошивки достаточно хорошее, чтобы не вызывать никаких опасений.Sovol SV04 — это хороший 3D-принтер IDEX с хорошими характеристиками и аппаратной конфигурацией, который может печатать очень круто, если вы обновите прошивку до последней версии. Как только вы правильно откалибруете смещения и сделаете несколько небольших настроек профиля, SV04 сможет печатать очень качественные модели.
Я также думаю, что его цена вполне справедлива, учитывая, что вы получаете за эти деньги. Мне бы хотелось увидеть фирменный блок питания и, возможно, более мощные шаговые двигатели, но что есть, то есть.
Это не бюджетная модель, но все же это один из самых дешевых 3D-принтеров IDEX, который работает довольно хорошо по сравнению с другими аналогами, представленными на рынке. Я бы порекомендовал приобрести SV04 вместо Tenlog TL-D3 как минимум из-за лучших директ экструдеров.
