Концевики (концевой выключатель) механические

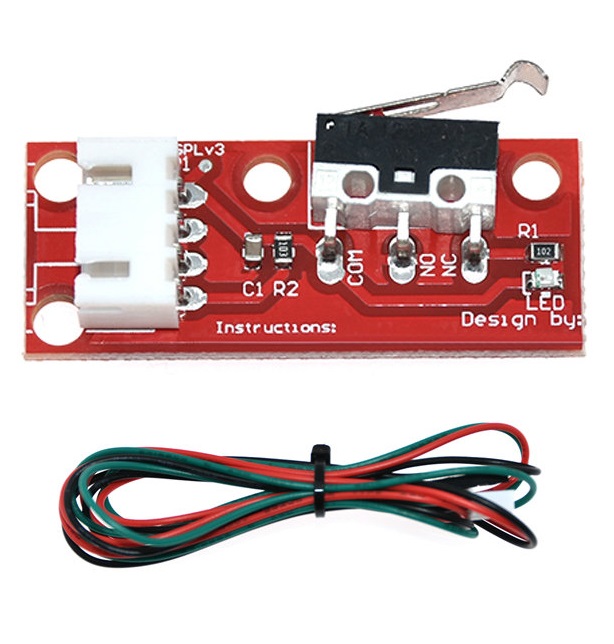

Механический концевой выключатель (концевик) изготавливают уже в корпусе или в виде монтажной платы с выводами для подключения проводов. Концевики уже имеют все необходимые монтажные отверстия для установки их на устройство.

Основное, и, пожалуй, единственное, предназначение механических концевых выключателей — это определение крайних точек движения рабочих органов 3D-принтера и любого другого ЧПУ устройства.

Принцип работы концевого выключателя

При движении вдоль оси рабочего органа 3D-принтера и достижения им крайнего положения, каретка или рабочий стол нажимает на лапку концевого выключателя, замыкая его электрическую цепь. Сигнал от механического выключателя поступает на микроконтроллер, который в свою очередь передает команду “Стоп” нужному шаговому двигателю.

Важно! Механический выключатель может использоваться не только как датчик определения границы рабочего пространства 3D-принтера. Его так же можно использовать и для определения начала координат по осям X, Y, Z (команда “Home” на многих моделях ЧПУ устройств).

Особенности механических концевых выключателей

Практически во всех моделях 3D-принтеров используются наиболее простые, но при этом максимально надежные механические контактные конечные выключатели. Но в последнее время, на более современные модели 3D-принтеров производители стали устанавливать и бесконтактные оптические выключатели. В этих выключателях главными рабочими органами являются светодиод и фоторезистор. Как правило, данные устройства работают в невидимом для человека инфракрасном диапазоне. Все концевые механические выключатели изготовляются компактными, при этом имея прочные корпуса и надежные места крепления.

Как выбрать концевик?

Для правильного выбора концевого выключателя следует помнить, что механические контактные модели работают с характерными щелчками, что при регулярной работе может вызывать определенные неудобства.

Оптические выключатели работают бесшумно и более точно, но стоят немного дороже. Главным недостатком оптического концевого выключателя является наличие ложных срабатываний при попадании солнечного света на датчик.

Прежде чем купить концевик для своего устройства необходимо определиться со следующими параметрами:

• Скорость срабатывания;
• Тип – механические и оптические;
• Рабочее напряжение;
• Габариты и вес.
