Нагревательные блоки

Устройство нагревательного блока

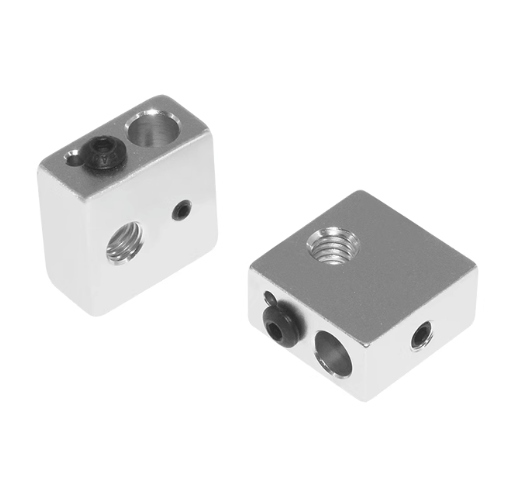

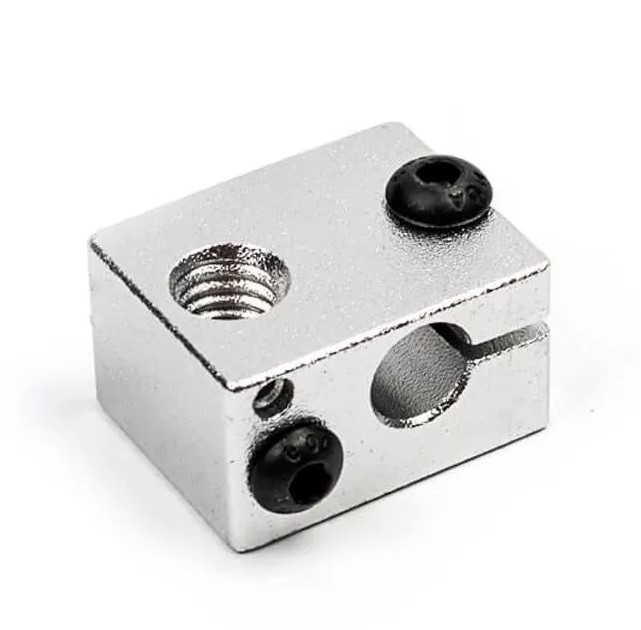

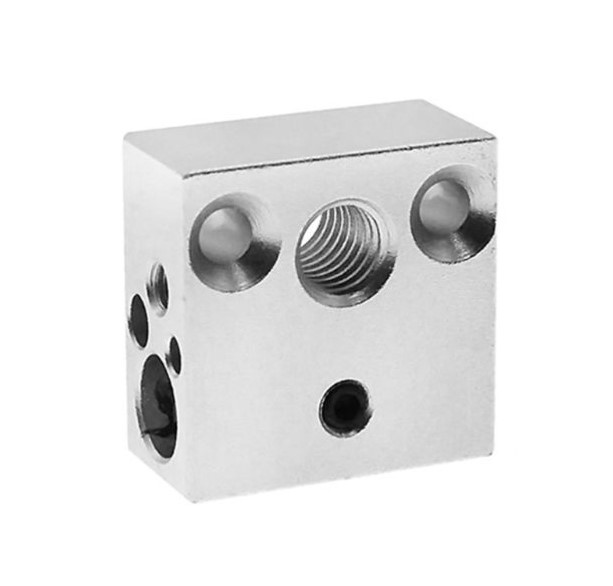

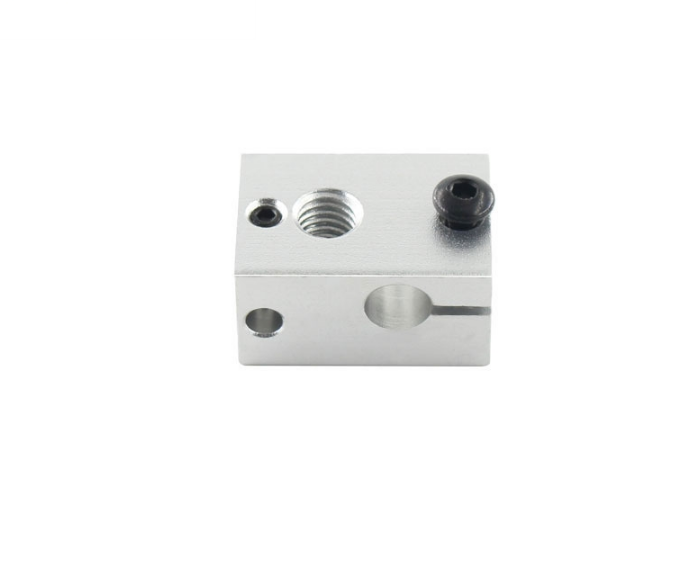

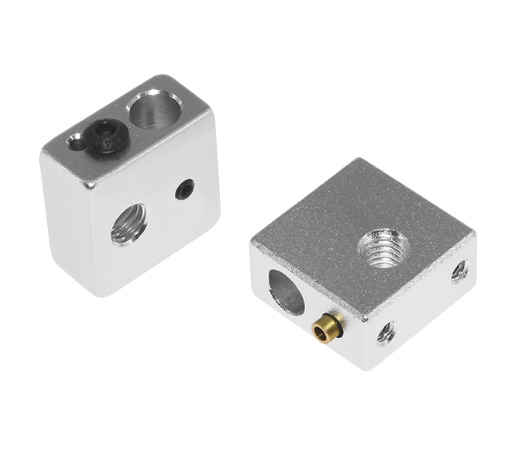

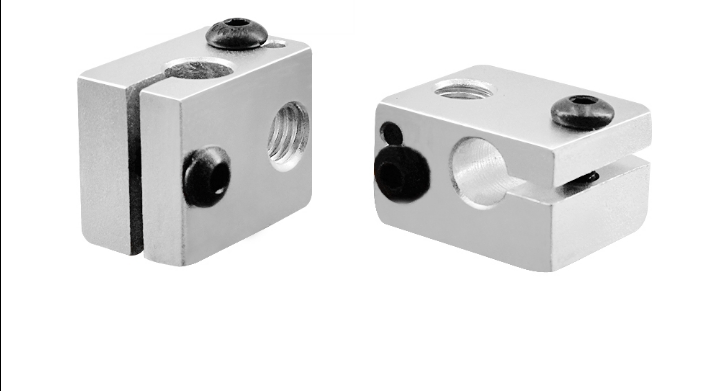

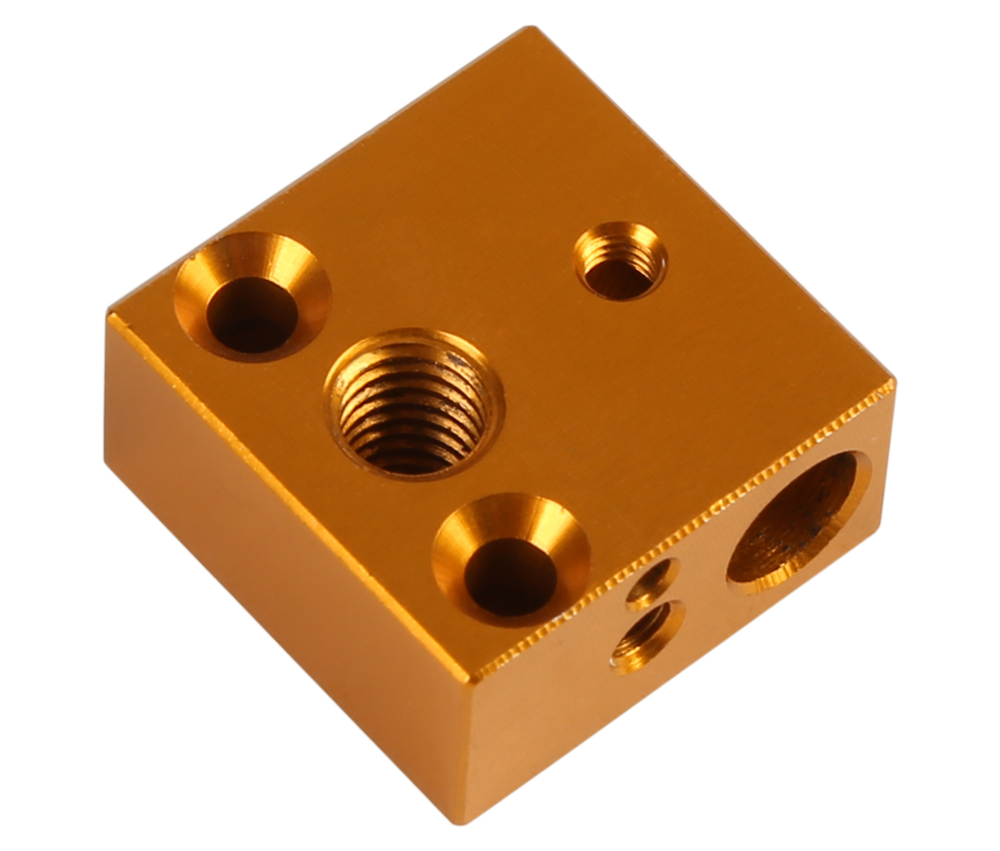

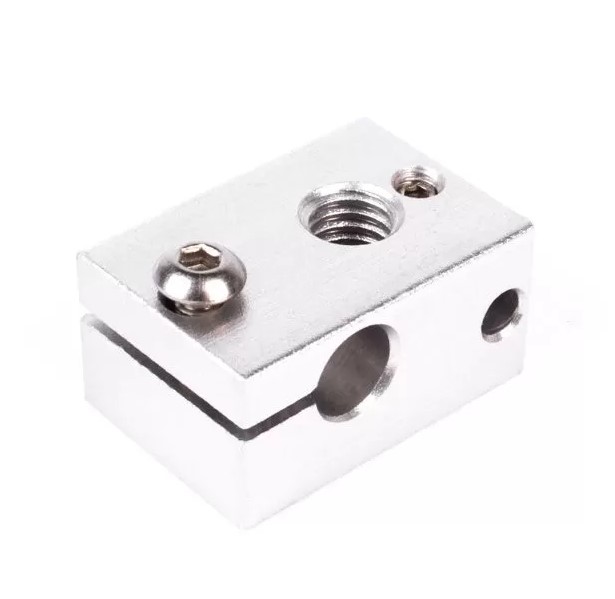

Несмотря на разных производителей, в целом нагревательные блоки устроены практически одинаково. Нагревательный блок представляет собой параллелепипед с прямыми углами, изготовленный из алюминия или его сплавов. Алюминий в качестве материала для изготовления выбран неспроста, поскольку имеет все необходимые для нагревательного блока свойства - небольшая масса и высокий коэффициент теплопроводимости. В нагревательном блоке имеются технологические отверстия, которые используются для установки трубки термобарьера, сопла, термопары (термистора) и нагревательных элементов. Нагревательный блок один из самых важных элементов любого хот-энда.

Важно! В процессе работы нагревательный блок нагревается до очень высоких температур (+260 °С и более). Поэтому при техническом обслуживании нагревательного блока со снятой силиконовой накладкой будьте предельно аккуратны.

На что следует обращать внимание при выборе нагревательного блока

Для 3D-принтеров начального уровня или для небольших собственных проектов обратите внимание на нагревательные блоки E3D V5 и V6. Данные модели прекрасно подходят к широко распространённым хот-эндам от того же E3D – VR7 или VR8.

Если у вас установлен другой хот-энд, или нужен нагревательный блок для отдельного проекта, то мы вам рекомендуем обратить внимание на следующие критерии:

• Габаритные размеры нагревательного блока. Максимально распространен размер 20 х 20 х 10 мм. Но есть и нагревательные блоки других размеров. Это очень важный параметр, отнеситесь к нему ответственно.
• Диаметр внутренней резьбы для установки сопла и термобарьера. Здесь принят стандарт - резьба М6.
• Диаметр отверстия под нагреватель. В большинстве нагревательных блоков эта величина составляет 6 мм.
• Отверстие под установку термистора (терморезистора) - 2–3 мм.
• Резьбовое отверстие под установочный винт с резьбой М3.

Расположение нагревательного блока в хот-энде так же может отличаться в зависимости от модели. Для большинства моделей 3D-принтеров характерным является перпендикулярное (относительно вертикальной оси хот-энда) расположение нагревательного блока. При этом зона нагрева пластика относительно небольшая, но ее вполне достаточно для нормальной работы принтера на небольших скоростях. А если вы желаете использовать большинство видов инженерных пластиков и работать на высоких скоростях - выбирайте нагревательный блок, который устанавливается вдоль оси хот-энда.

Купить нагревательный блок

В ассортименте имеются большой выбор нагревательных блоков, которые подойдут ко всем современным моделям 3D-принтеров.

Если у вас возникли сложности с выбором нагревательного блока - звоните нам! Наши сотрудники гарантировано помогут вам, и подскажут товар, что будет максимально соответствовать вашим критериям поиска.
