NTC термисторы и терморезисторы

Что такое термистор

Термистором называют устройство, которое предназначено для измерения и контроля температуры в 3D-принтерах и других ЧПУ станках. На самом деле, термистор (терморезистор) играет очень важную роль, поскольку поддержка постоянной температуры и ее контроль на хот-энде и нагревательном столе — это залог качественной и успешной печати. Для контроля используют несколько видов датчиков, таких как термопары и резистивные датчики (RTD). Но самыми распространенными и востребованными являются термочувствительные резисторы - термисторы NTC.

Преимущества термисторов:

• Все модели термисторов просты в монтаже и обслуживании;
• Стоимость их на порядок ниже других термочувствительных датчиков;
• Термисторы NTC легко интегрировать в любую плату-контроллер.

Устройство термистора

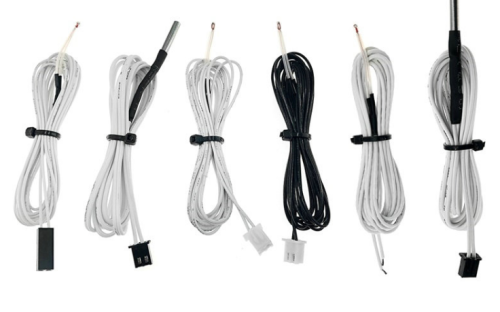

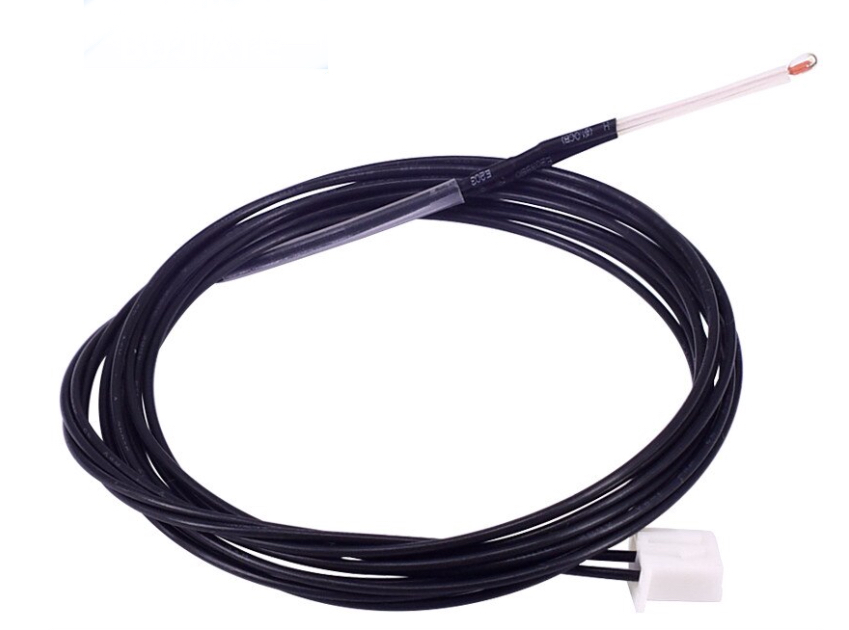

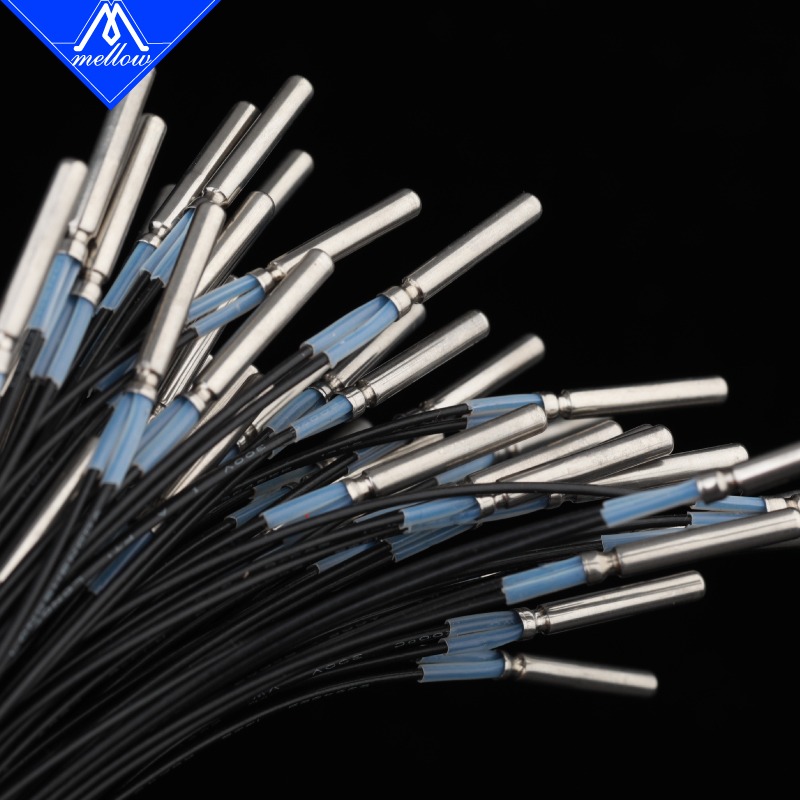

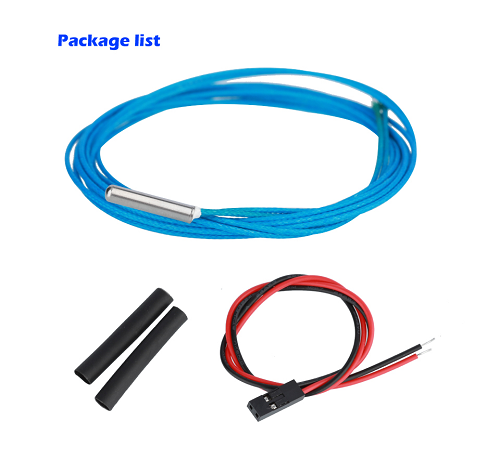

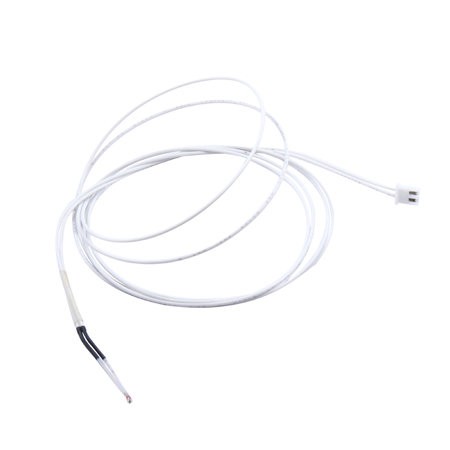

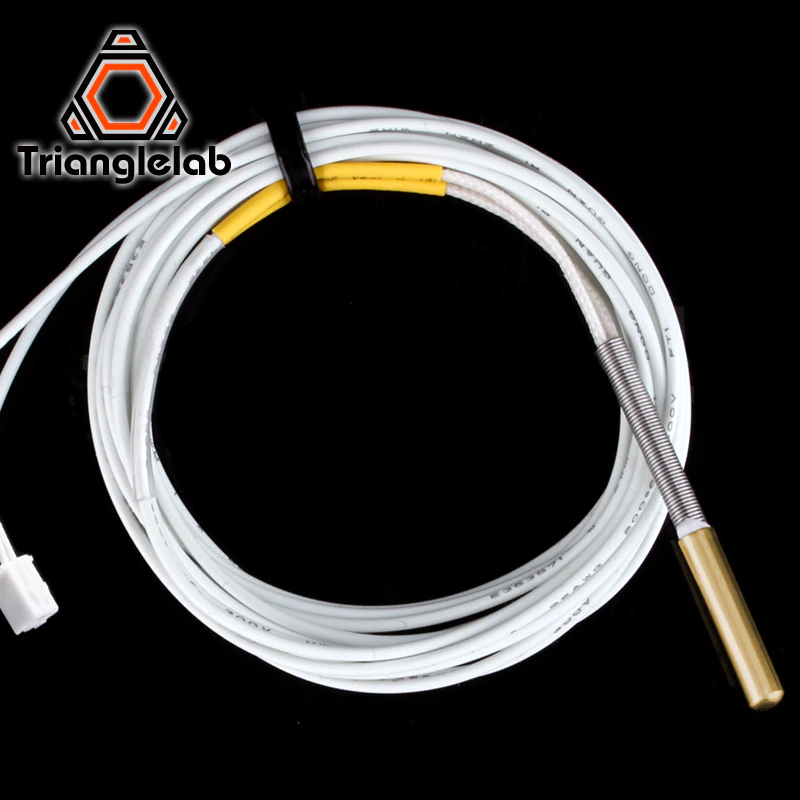

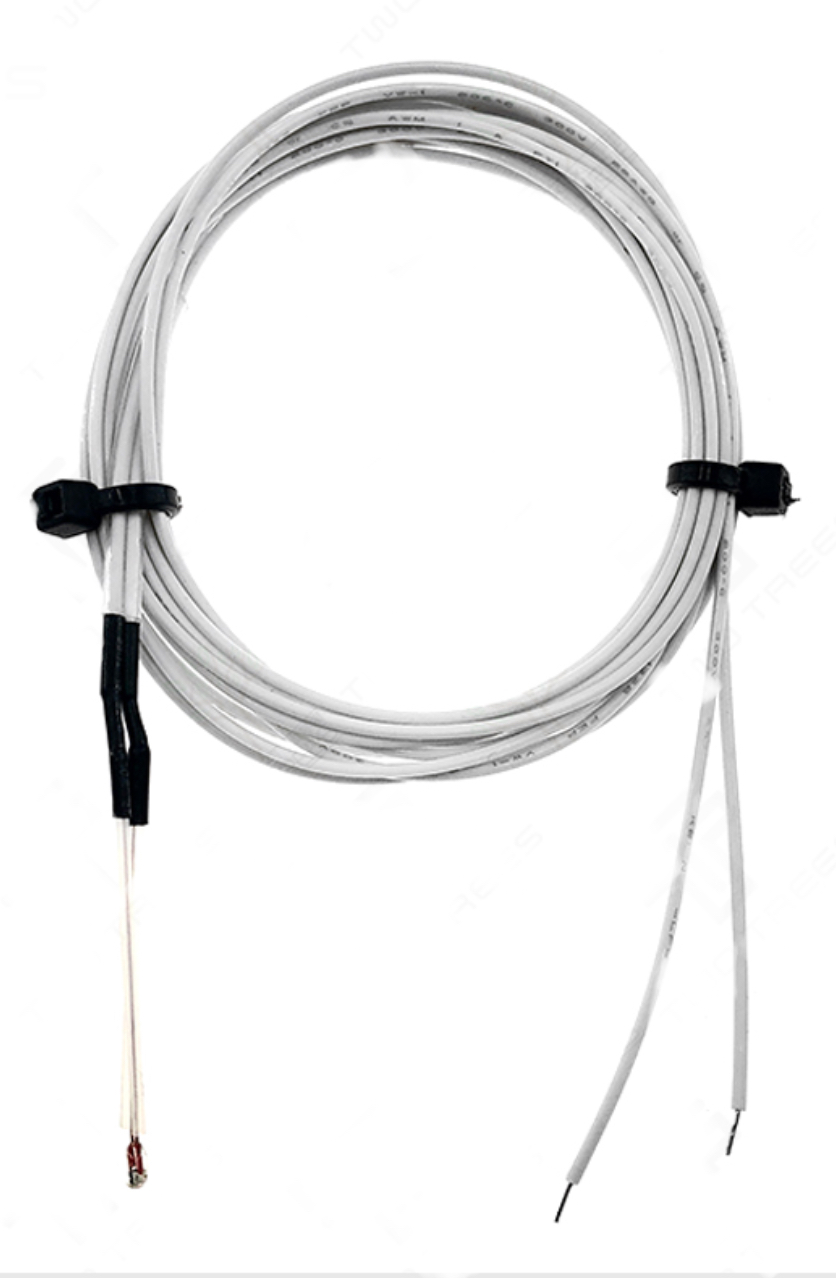

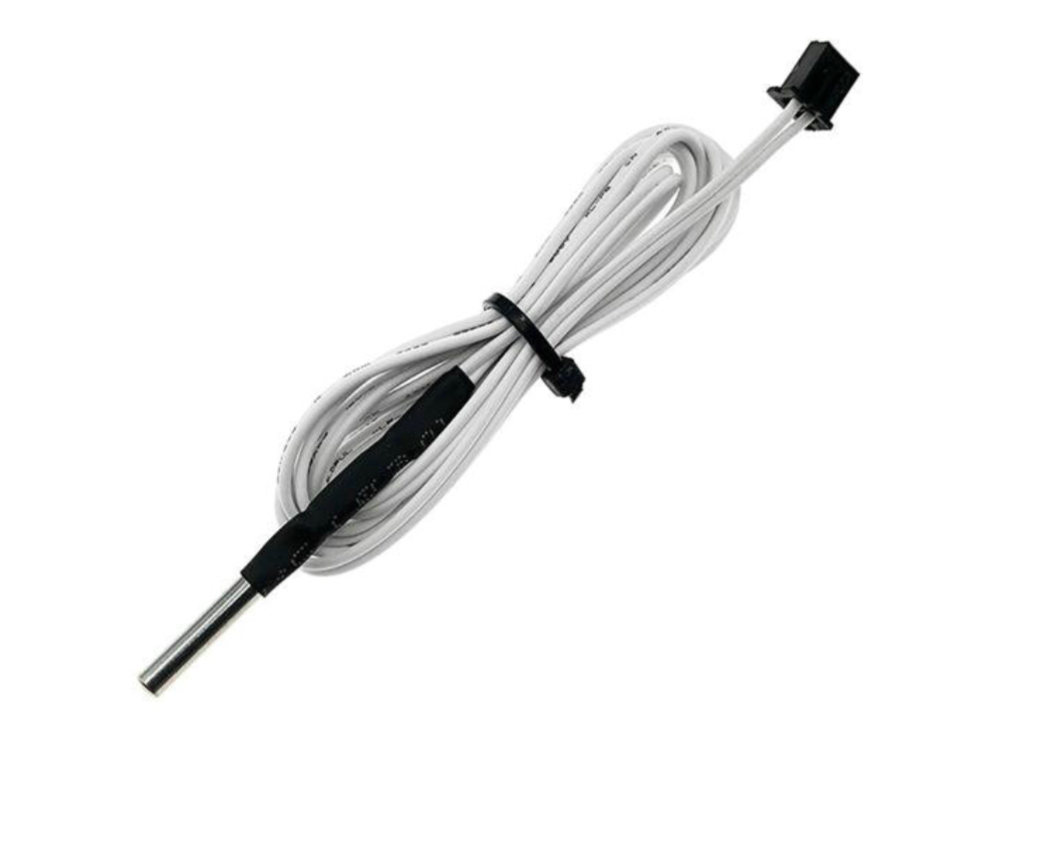

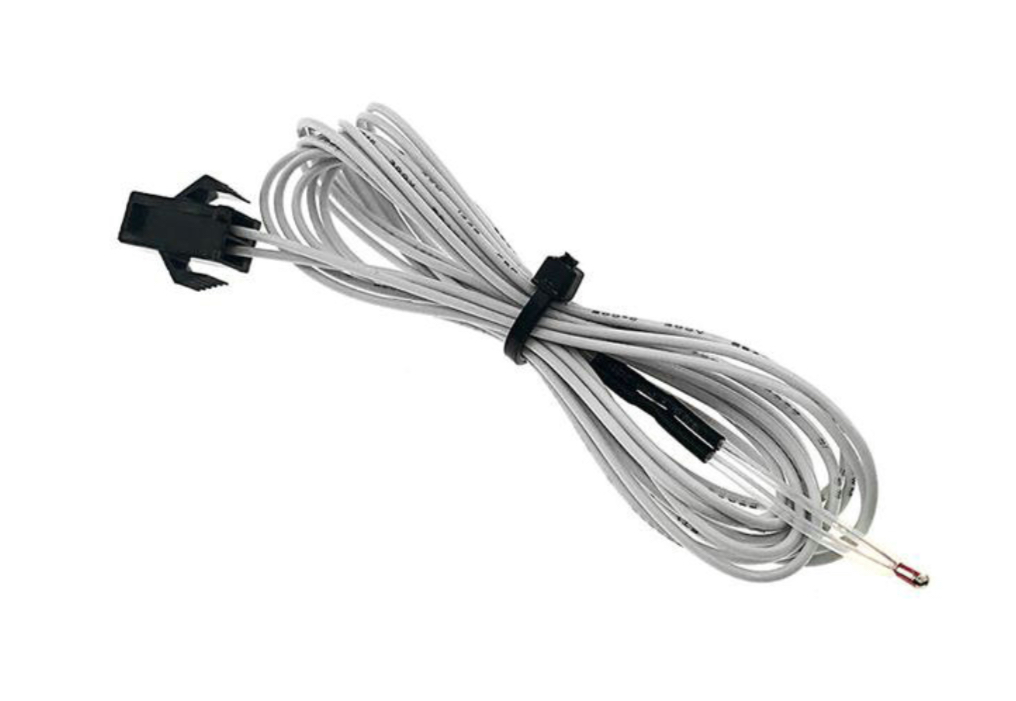

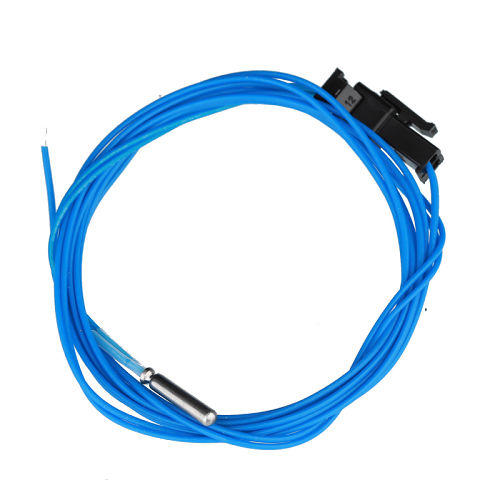

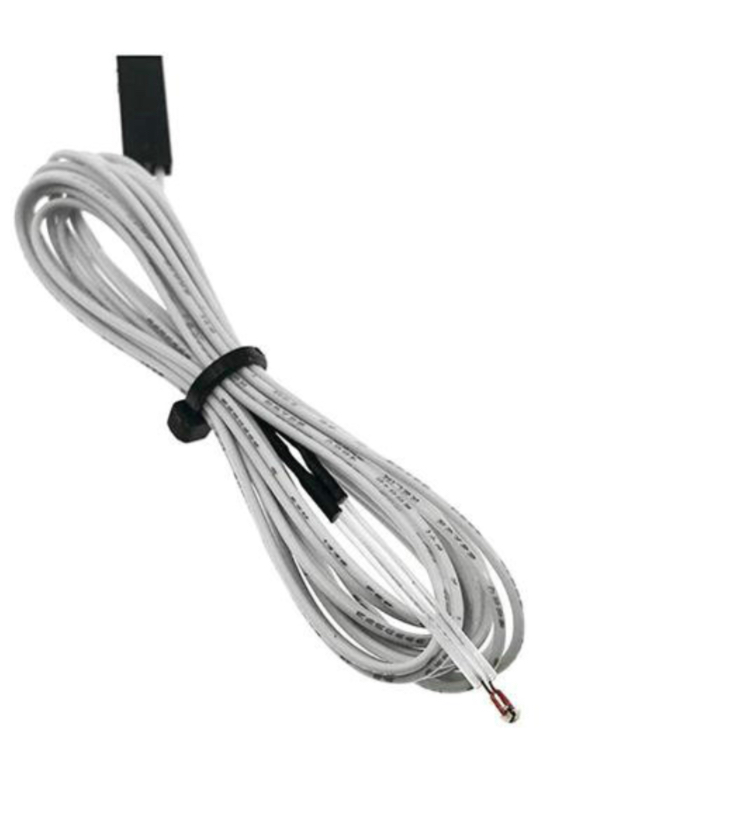

Самой распространенной моделью термистора является резистор, который расположен в герметично закрытой стеклянной или металлической колбе. Такие модели терморезисторов используются почти во всех современных 3D-принтерах. В нашем интернет-магазине вы можете купить термисторы представленные следующими моделями:

• Термистор SM2P HT-NTC 100K 3950, 20мм;
• Термистор ATC Semitec 104NT-4-R025H42G;
• Термистор SM2P HT-NTC 100K 3950, 15мм;
• Термистор Trianglelab 104GT-4-R025H42G;
• Термистор NTC100K с подключением JST/SM;
• Термистор NTC100K;
• Термистор NTC100K с подключением XH-2.54 (высокотемпературный);
• Термистор NTC100K с подключением XH-2.54;
• Термистор NTC100K с подключением 2P DuPont.

Характеристики термисторов:

• Сопротивление резистора: 100 кОм;
• Рабочий диапазон температур: от -40 °С до +350 °С;
• Класс точности: 1 (± 1%);
• Длинна кабеля: 1 м, 2м.

Принцип работы терморезистора

Принцип работы термистора довольно прост. С помощью пары проводов терморезистор подключается к контроллеру. По мере нагревания рабочих органов, сопротивление резистора в термисторе меняется, и эти изменения передаются на контроллер, где специальная микропрограмма сопоставляет полученные данные о температуре с заданными параметрами, после чего производит регулировку температуры в случае ее отклонения от заданных параметров в ту или иную сторону.

NTC Термистор на 3D-принтере

Терморезисторы можно найти в нескольких местах FDM принтера. На хот-энде, где сопло принтера ввинчивается в нагревательный блок, работа которого состоит в нагреве и расплавлении филамента. К этому блоку подключены две пары проводов. Первый питает керамический элемент, который нагревает блок, а второй подключается к термистору, встроенному в пространство внутри блока, чтобы можно было точно измерить его внутреннюю температуру.

Расположение терморезистроа на рабочем столе менее очевидно. Обычно он располагается под поверхностью печатной пластины. В принтерах с подогреваемой камерой можно найти термистор, измеряющий температуру внутреннего пространства.

Термистор - очень важный датчик в 3D-принтере, но почему-то его очень часто выпускают из виду. Ведь при неисправном термисторе качество печати будет сильно падать, особенно если вы работаете с инженерными пластиками. Заменить терморезистор достаточно просто, а подобрать и купить необходимую модель термистора вам помогут наши сотрудники.
